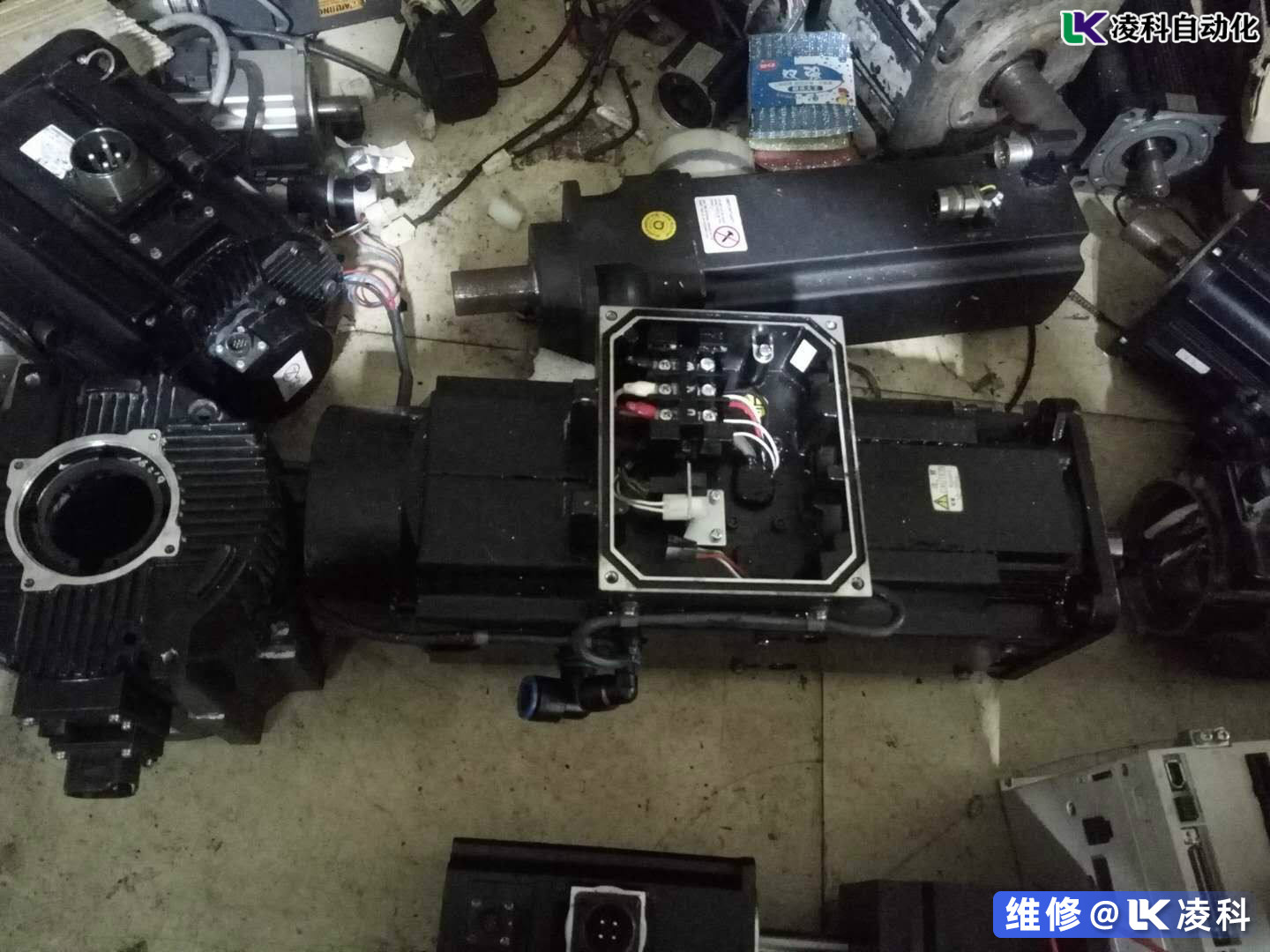

东元伺服电机噪音故障维修

2020-09-14 17:35:36新闻中心

  东元伺服电机噪音故障维修:东元伺服电机,非接触式编码器将串行数据信号输出到控制器。如果串行数据信号丢失或变得不可靠,则控件将产生串行数据通信错误。电气噪声可能导致来自编码器的串行数据信号变得不可靠,并导致误报。

  请遵循下面的故障排除维修指南,以帮助消除东元伺服电机中的噪音。

  1.机器接地不正确。 确保接地线尺寸正确。接地线也应一直回到配电盘。

  2.来自其他设备的噪音。 确保机器不与另一台机器共享电力服务。

  3.PCB或电机编码器上的编码器数据连接器松动,可能导致串行数据变得不可靠。请参阅“  主处理器/编码器电缆” 部分。

  4.松动的接地或高压电源连接器  将在系统中引入噪声。电气柜  检查所有接地和高压电源端子(矢量驱动器,星形-三角形接触器,变压器等)的连接是否松动。吊坠  检查端子接头是否松动。主轴头  检查接地和电动机电源端子是否松动。

   5.当伺服开启时,  铁氧体滤波器可抑制放大器和矢量驱动器产生的高频噪声。确保将它们安装在:编码器数据电缆。 确保所有编码器数据电缆中都装有铁氧体滤波器P / N 64 1252。轴电机电源线。 确保在X,Y,Z轴电机电源电缆[1]中安装了铁氧体滤波器P / N 64-1252。主轴电机电缆。 确保矢量驱动器的电机输出中安装了铁氧体滤波器。对于 带有6条导线的  40HP矢量   [1],请使用铁氧体P / N 64-1254。对于 带有3条导线的  40HP矢量   [2],请使用铁氧体P / N 64-1252。对于 带有6或3根导线  [3,4] 的  20HP矢量变频器,请  使用铁氧体P / N 64-1252。

  6.电缆布线。 确保编码器电缆与大功率主轴/轴/泵电缆分开。

  东元伺服电机噪音故障维修注意事项:

  对伺服电机进行故障排除。伺服电机还提供诊断指示器,这些指示器显示中央处理器(伺服电机)的状态。这些指示符包括电源OK,MEMORY OK和COMMUNICATIONS OK这样的显示消息。您首先应检查伺服电机是否从变压器接收到足够的功率以提供所有负载。如果接收到的功率符合规范,并且东元伺服电机仍然无法工作,请检查控制电路中的电压降或保险丝是否烧断。如果所有这些条件都正确,则问题出在伺服电机上。最有可能的是,伺服电机正面的诊断指示灯将在内存或通讯模式下显示故障。如果这些指示灯之一点亮,则很有可能需要更换伺服电机。逻辑上进行处理并逐节处理时,对电动机驱动器的输入和输出部分进行故障排除很容易。您需要做的就是使用DMM测量伏特和欧姆。与电动机驱动器一样,可用于诊断东元伺服电机输入/输出故障的最实用方法是将问题隔离到接线,模块或现场设备。当这些系统同时具有电源和逻辑指示器供您查看和解释时,模块故障将变得非常容易识别和隔离。
