日立变频器炸模块故障老师傅浅谈维修经验

2019-07-18 05:23
  日立变频器炸模块故障老师傅浅谈维修经验SJ300变频器模块炸毁故障如有遇到这个故障那可是损失惨重,去年就收到过一台日立的变频器模块炸毁并且连带光耦短路故障。这个客户我也不认识一开始到我公司来我还以为是同行送来的机器本不想接这种维修了好几次的机器,后来我朋友打电话来说是他介绍来的,是他合作的客户让我安排一下加急维修。拿到这台日立变频器后先上电测试一下,这时的机器已经是没有任何的反应了,通电后也没有反应这时客户说要器是中午过后启动时发生的故障,只听到机器内传来一声爆炸声和一阵黑烟。是什么原因导致的模块爆炸还要拆机检查后才知道。

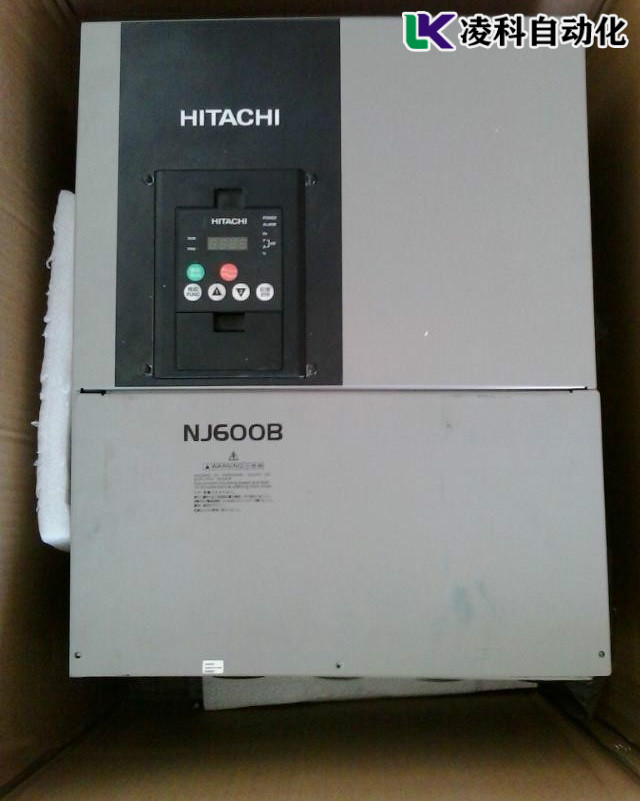

日立变频器炸模块故障老师傅浅谈维修经验
什么原因使日立变频器会产生炸模块故障:
1.检查日立变频器的电源原因.
2.检查日立变频器的稳压管原因.
3.检查日立变频器的贴片二级管原因.
4.检查日立变频器的负压原因.
5.检查日立变频器的驱动波形原因.
6.检查日立变频器的电源板上CPU原因.
7.检查日立变频器的电压面板原因.

  日立变频器的炸模块故障的原因分析与维修案例:在检查日立变频器炸模块故障时可以尝试用替代法,模块炸掉后肯定是不能用了不过也不能单纯的只换模如果模块的损毁是因为变频器的某处短路或是存在隐藏的故障点那换上新的会导致二次故障产生。不过这种情况下如果是开关电源损毁或是稳压管贴片二级管故障等可以先更换后通电测试先不要安装模块上去,看一下电路是否还有短路,显示屏还有没有故障跳出,如没有说明隐藏故障已解决可以安装新的模块上去,如有故障再根据显示来检测。像我之前在维修一台安川变频器时就遇到过这样故障,当时和工程师说**不要先装模块上去,他就是听不进去还没检查短路将模块装上去了结果可想而知道了模块再次炸毁了,损失惨重。

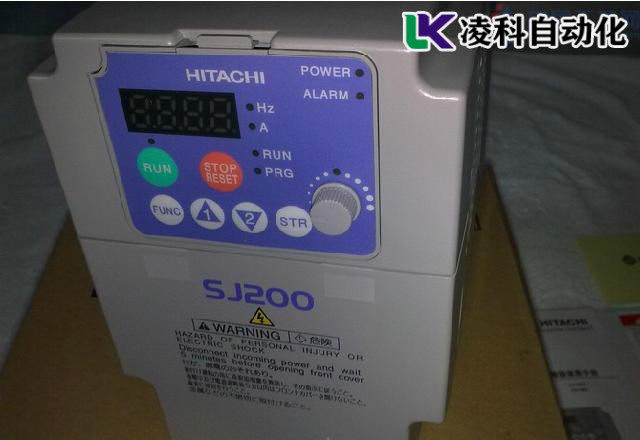

日立变频器炸模块故障老师傅浅谈维修经验
  日立变频器炸模块故障维修总结:开始检查机器时拆机后发现机器内的模块已经报废,有一块本想拆下后看一下能不能维修还有一块是直接断裂了有一半被镶在了里面用手钳弄了好长时间才取出来。不仅是模块的损坏还有就是光耦的短路是这次故障的重中之重。在保证开关电源稳压管都是好的情况下将光耦短路的情况维修好后先是通电测试一下日立变频器的表现,这时日立变频器运行是正常,用示波器监听了电流的平衡也是属于正常的状态后,将新的模块按装好后变频器依然是正常运行,这样检测了1个多小时后没有问题机器移交给客户。
