FANUC伺服驱动器报故障数字8的维修一看就懂

2020-03-23 10:24:42凌科维修

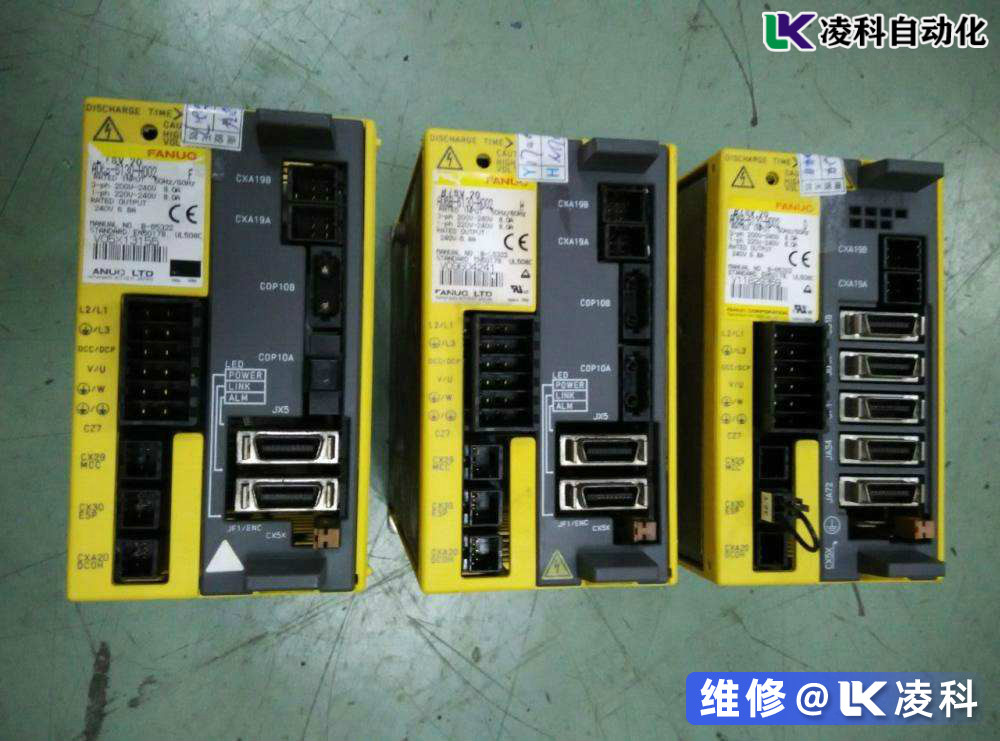

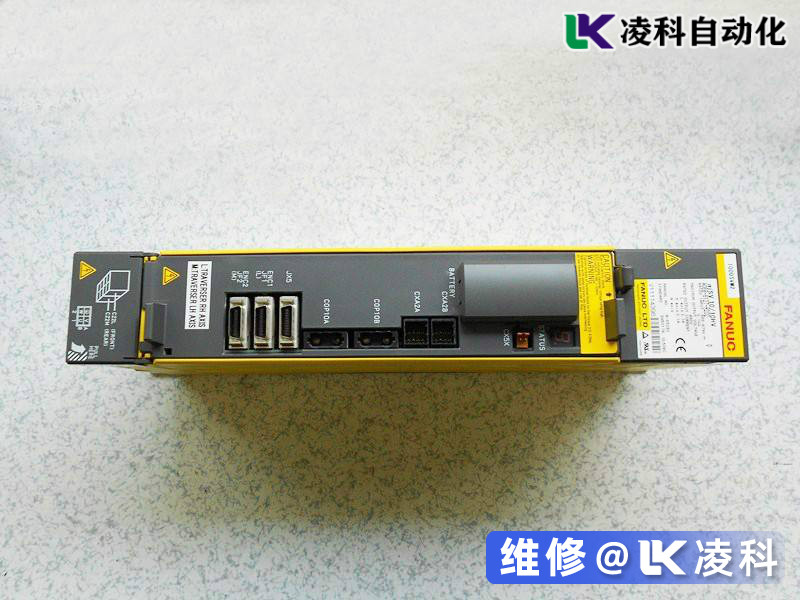

  FANUC伺服驱动器报故障数字8的维修一看就懂:本故障只针对参考以零件号A06B-6079,A06B-6080和A06B-6096开头的Fanuc伺服驱动器,旨在帮助用户解决Fanuc 驱动器故障。如果驱动器状态警报出现在7段显示屏上,则“-”表示驱动器未准备就绪(等待紧急停止信号加电),“ 0”表示驱动器正常加电。此状态显示屏上的任何其他数字或字母都是警报代码。通常警报8是最常见的故障之一。以下是一些解决方法,能帮助您多了解出现警报8的故障原因。

FANUC伺服驱动器出现警报8的原因及维修操作:

1、检查链接:(仅A06B-6079驱动器)。如果S1链接位置错误,则A06B-6079驱动器可能会出现故障,因此请检查S1 - JV连接(A型接口)和S2–JS连接(B型接口)。设定错误将导致报警“8”。

2、检查接线:AL电动机连接到下部端子,M电动机连接到上部端子,两者均为U / V / W / E。JV1B从轴卡的L命令插头连接,JV2B从M命令插头连接。JX1A从上一个驱动器连接,JX1B连接到该行中的下一个驱动器。该行中的最 后一个驱动器在JX1B中具有终结器。24v / 0v / ESP从上一个驱动器连接到CX1A,从CX1B到线路中的下一个驱动器。

3、断开电动机电缆:用Meggar电动机检查读数。

4、开机在紧急停止中执行此操作。如果发生警报,​​则驱动器有故障。

5、释放紧急停止:释放停止后,打开机器电源。如果发生警报,​​请关闭机器电源并拔下电动机电线U / V / W / E(注意–在垂直轴上这是危险的,制动器松开,滑落等)。释放紧急停止开关并打开机器电源。如果发生警报,​​则驱动器发生故障。



  FANUC伺服驱动器报故障数字8的维修一看就懂总结:如果警报与测试前相同,则发那科驱动器有故障。例如,使用JV连接在6079-H201驱动器上报告了警报“ 8”,已经执行了上述步骤1至5,并且仍然警报“ 8”。从下部端子上拆下伺服电机电线,然后从上到下重新连接到上端子。卸下JV1B并插入JV2B,然后将JV2B插入JV1B。重新测试机器。如果发生相同的警报,即警报“ 8”,则驱动器发生故障如果发生另一个警报,即警报“ 9”,则故障位于机器的其他位置。在此示例中,驱动器检测到L轴有过电流,警报“ 8”将电缆交换过来,允许使用不同的放大器控制该轴。如果相同的驱动电路检测到过电流,则将保持“ 8”报警。如果使用放大器中的其他驱动电路检测到过电流,则会出现“ 9”,并且故障可能是由驱动器外部引起的。
