信捷PLC 输入信号灯常亮维修

2020-05-15 15:54:00凌科维修

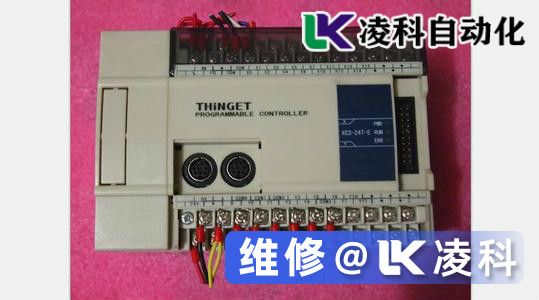

  信捷PLC 输入信号灯常亮维修6月17号,已经连下了几天的雨,一家芜湖做日用金属制品的企业联系我们,他们的用的信捷PLC,用了很多年了,前两天突然有个信号灯一直亮着,我们根据客户描述,也无法判断,就让客户先拍个视频或照片过来,我们先看下,是否需要维修。

  信捷PLC 输入信号灯常亮维修措施:

  PLC输出接口还包含状态指示器,可提供有用的故障排除信息。像对PLC输入信号灯常亮进行故障排除一样,对输出进行故障排除的第一步是将问题隔离到模块,现场设备或接线。在输出模块上,确保用于切换输出的电源功率处于正确的水平。在120 VAC系统中,该值应在额定值的10%以内(即108至132伏交流电之间)。另外,检查输入模块是否有保险丝烧断。如果保险丝烧断,请检查保险丝的额定值。此外,检查输出设备的电流要求,以确定该设备是否汲取了太多电流。

  如果输出模块从处理器接收到打开电源的命令,但模块的输出状态没有相应打开,则输出模块有故障。如果指示灯亮起,但现场设备未通电,请检查输出端子上的电压,以确保开关设备可操作。如果没有电压,则应更换模块。

  如果存在电压,则问题出在接线或现场设备上。此时,请确保与模块端子或端子块的现场接线连接良好,并且没有电线断裂。检查模块后,检查现场设备是否正常工作。

  在输出模块打开的情况下测量进入现场设备的电压,确保返回线已正确连接到设备。如果通电,但设备没有响应,则表明现场设备有故障。

  检查信捷PLC 的另一种方法是在不使用输出模块的情况下对其进行测试。断开输出接线,然后将现场设备直接连接到电源。如果现场设备没有响应,则有故障。如果现场设备响应,则问题出在设备与输出模块之间的接线上。检查接线,寻找沿导线路径的断线。

  信捷PLC 输入信号灯常亮维修概述总结:诊断PLC输入信号灯故障的方法是将问题隔离到模块,现场设备或接线。如果电源指示灯和逻辑指示灯均可用,则模块故障将变得显而易见。解决该问题的第 一步是进行电压测量以确定输入或输出端子上是否存在适当的电压电平。如果端子上的电压足够,并且模块没有响应,则应更换模块。如果更换模块无效,则可能是现场接线问题。当输出设备关闭时,输出端子上的适当电压电平也指示现场接线错误。如果激活了输出梯级,但输入信号指示灯熄灭,则表明模块有故障。如果无法将故障归因于I / O模块,则应检查模块连接器是否接触不良或错位。检查连接器端子下的导线是否断裂以及模块端子上的冷焊点。
