科隆电磁流量计干扰故障维修都是干货

2023-04-21 16:02

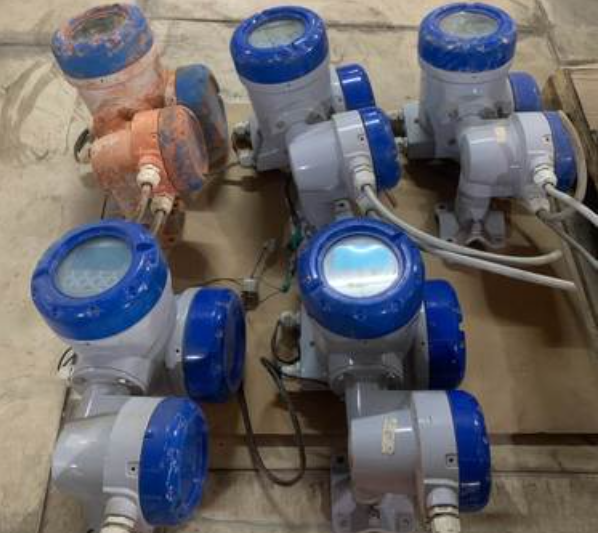

科隆电磁流量计干扰故障维修都是干货:科隆电磁流量计常见问题的维修交给我们处理也不是什么难事,这周三上午十点多有位来自江苏扬州的客户,急忙忙的把他的流量计送来,想要加急抢修一下,经过工程师的努力,最后在当天下午三点多修好。

干扰故障原因分析

科隆电磁流量计采用交流励磁虽然有一定的优势,但是随之而来的电磁干扰就成了很头疼的问题,尤其是当电磁干扰信号与有用信号混合时。它们不仅成分复杂,有时还会干扰信号。它将不仅仅是信号流。如何避免和排除这些干扰,是维修科隆电磁流量计的关键。

干扰抑制与消除

1、根据一般科隆电磁流量计主要从电磁耦合、静电感应等产生干扰噪声的来源等硬件优化方面。在传输电磁通量时,由于两个电极的导线处于交变磁场中,因此在传输通电时在端子的闭合回路中产生感应电动势。该干扰信号叠加在测量信号上并影响系统的运行。不同的励磁方式会带来不同的电磁干扰问题。

2、科隆电磁流量计直流励磁方式容易产生极化噪声,正交噪声、相间噪声等。正交噪声是指与流量信号异相的噪声。产生交变磁场,环路不能完全平行于发射机交变磁场产生的磁力线。总会有一部分交变磁力线穿过闭合回路,从而在回路中产生扰动电动势。

3、在科隆电磁流量计中为了减少地电流引起的相间干扰,它们都连接在同一点以减少界面干扰,但它们不能完全消除相间干扰。因此,在变换器的前置放大级中,通常采用带有恒流源的差分放大电路。利用差动放大内核的高抑制比。

4、科隆电磁流量计相间干扰频率或共模噪声是指在同一时刻出现在两个变送器电极上的具有相同幅度和相位的干扰信号。当流速为零时,即被测液体静止时,测得的同相信号为同相干扰信号。电极和驱动线圈在几何形状、尺寸和性能上是平衡对称的,并相应地进行了严格的屏蔽,以减少电极和驱动线圈之间分布电容的影响。

干扰故障维修注意的问题

在使用过程中要注意维护,防止损坏电极与管道之间的绝缘。科隆电磁流量计远离一切磁源,不得有振动。分开,良好的接地也很重要。地线尽量粗,地电流是造成相间干扰的主要原因。如果变送器附近有重型用电设备,特别是从绝缘不良的等效电路可以看出,当科隆电磁流量计地线的接地电阻产生的电压降通过变送器发生漏电时,将造成各种接地点。
