PLC

2018-11-16 02:29

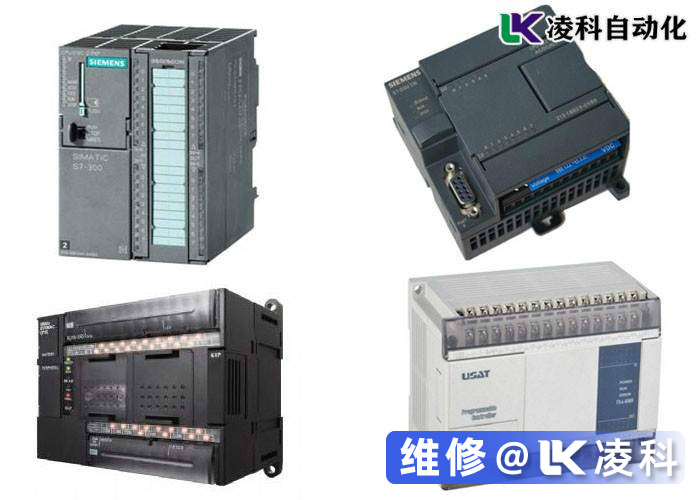

PLC也叫做可编程逻辑控制器 (可编程控制器件),PLC执行面向用户的指令,并通过数字或模拟式输入/输出控制各种类型的机械或生产过程,PLC控制器种类繁多,是工业控制的核心部分,PLC的型号不同,对应着其结构形式,性能,容量,指令系统,编程方式,价格等均各不相同。

PLC的选择主要应从PLC 的机型、容量、I/O模块、电源模块、特殊功能模块、通信联网能力等方面加以综合考虑。PLC机型选择的基本原则是在满足功能要求及保证可靠、维护方便的前提下,力争的性能价格比。选择时应主要考虑到合理的结构型式,安装方式的选择,相应的功能要求,响应速度要求,系统可靠性的要求,机型尽量统一等因素。

PLC工作原理

当可编程逻辑控制器投入运行后,其工作过程一般分为输入采样、用户程序执行、输出刷新三个阶段,完成上述三个阶段称作一个扫描周期,在整个运行期间,可编程逻辑控制器的CPU以的扫描速度重复执行上述三个阶段。

PLC工作原理个阶段输入采样

在输入采样阶段,可编程逻辑控制器以扫描方式依次地读入所有输入状态和数据,并将它们存入I/O映象区中的相应的单元内。输入采样结束后,转入用户程序执行和输出刷新阶段。在这两个阶段中,即使输入状态和数据发生变化,I/O映象区中的相应单元的状态和数据也不会改变。因此,如果输入是脉冲信号,则该脉冲信号的宽度大于一个扫描周期,才能保证在任何情况下,该输入均能被读入。

PLC工作原理第二个阶段用户程序执

行在用户程序执行阶段,可编程逻辑控制器总是按由上而下的顺序依次地扫描用户程序(梯形图)。在扫描每一条梯形图时,又总是先扫描梯形图左边的由各触点构成的控制线路,并按先左后右、先上后下的顺序对由触点构成的控制线路进行逻辑运算,然后根据逻辑运算的结果,刷新该逻辑线圈在系统RAM存储区中对应位的状态;或者刷新该输出线圈在I/O映象区中对应位的状态;或者确定是否要执行该梯形图所规定的特殊功能指令。

即,在用户程序执行过程中,只有输入点在I/O映象区内的状态和数据不会发生变化,而其他输出点和软设备在I/O映象区或系统RAM存储区内的状态和数据都有可能发生变化,而且排在上面的梯形图,其程序执行结果会对排在下面的凡是用到这些线圈或数据的梯形图起作用;相反,排在下面的梯形图,其被刷新的逻辑线圈的状态或数据只能到下一个扫描周期才能对排在其上面的程序起作用。

在程序执行的过程中如果使用立即I/O指令则可以直接存取I/O点。即使用I/O指令的话,输入过程影像寄存器的值不会被更新,程序直接从I/O模块取值,输出过程影像寄存器会被立即更新,这跟立即输入有些区别。

PLC工作原理第三个阶段输出刷新

当扫描用户程序结束后,可编程逻辑控制器就进入输出刷新阶段。在此期间,CPU按照I/O映象区内对应的状态和数据刷新所有的输出锁存电路,再经输出电路驱动相应的外设。这时,才是可编程逻辑控制器的真正输出。

PLC结构

1、电源:电源用于将交流电转换成PLC内部所需的直流电j目前大部分PLC采用开关式稳压电源供电。

2、中央处理单元(CPU):中央处理器是PLC的控制中枢,也是PLC的核心部件,其性能决定了PLC的性能。中央处理器由控制器、运算器和寄存器组成,这些电路都集中在一块芯片上,通过地址总线、控制总线与存储器的输入/输出接口电路相连。中央处理器的作用是处理和运行用户程序,进行逻辑和数学运算,控制整个系统使之协调。

3、存储器:存储器是具有记忆功能的半导体电路,它的作用是存放系统程序、用户程序、逻辑变量和其他一些信息。其中系统程序是控制PLC实现各种功能的程序,由PLC生产厂家编写,并固化到只读存储器(ROM)中,用户不能访问。

4、输入单元:输入单元是PLC与被控设备相连的输入接口,是信号进入PLC的桥梁,它的作用是接收主令元件、检测元件传来的信号。输入的类型有直流输入、交流输入、交直流输入。

5、输出单元:输出单元也是PLC与被控设备之间的连接部件,它的作用是把PLC的输出信号传送给被控设备,即将中央处理器送出的弱电信号转换成电平信号,驱动被控设备的执行元件。输出的类型有继电器输出、晶体管输出、晶闸门输出。

PLC除上述几部分外,根据机型的不同还有多种外部设备,其作用是帮助编程、实现监控以及网络通信。常用的外部设备有编程器、打印机、盒式磁带录音机、计算机等。
