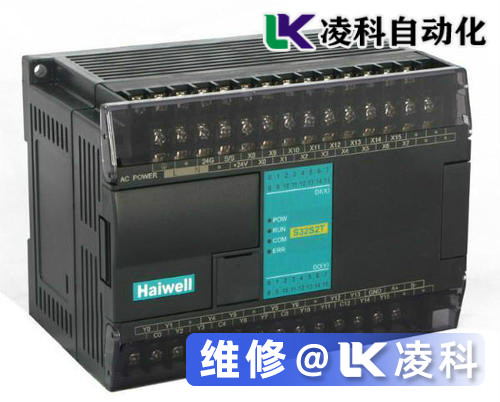

海杰PLC输入信号常亮维修秘籍

来源:凌科时间:2020-02-13 10:53:47

  海杰PLC输入信号灯常亮维修故障,并不经常见。但若遇到这类问题,可以通过以下方面来排查问题。通过检查海杰PLC的CPU,I / O模块的健康状态,保险丝熔断以及其他PLC故障原因来开始对PLC进行故障排除,包括布线,现场变送器健康状态或变送器配置,检查高压电气对感应电压的任何影响。

  对于海杰PLC输入信号灯常亮维修故障,我们凌科维修工程师先调整模拟值以解决零时差:仪表上的14.2 mA读数减去4.0 mA偏差,等于10.2 mA。他知道他的有效跨度为16 mA(20-4 = 16),该跨度等于dp变送器的0–-10 inwc和HMI的0––100 PPH。

  一旦知道了相对范围,就可以使用比例百分比将值等同:inwc值为(10.2 mA / 16 mA)x 10 inwc = 6.375 inwc。然后,我们检查海杰PLC输入信号灯问题以确保其正常运行。他知道PLC具有12位模拟输入分辨率,从而使海杰PLC输入信号灯的有效范围为0到4095(2 ^ 12 = 4095)的整数。他使用比例比例关系确定正确的整数值:整数值应为:(10.2 mA / 16 mA)x 4095计数= 2611计数。

  我们凌科通过检查海杰PLC存储器中的整数来确认PLC正在读取2611。然后,他检查PLC程序,以确保将整数移到正确的存储位置,以便可以将其上载到HMI。

  他发现它正在被移到地址40021,该地址位于网络上放置的数据阵列中。此外,接口模块上的指示灯闪烁表明网络正在运行。

  因此,他解释说,如果存在问题,则问题一定在海杰PLC的HMI中。我们维修工程师去控制室并查看屏幕。他使用比例百分比技术计算期望看到的值:

  PPH值为(10.2mA / 16mA)x 100 PPH = 63.75 PPH,或PPH值为(2611个计数/ 4095个计数)x 100 PPH = 63.75 PPH,但是屏幕显示的是54.2 PPH。 我们使海杰PLC的HMI系统进入开发模式,并检查标签文件中该标签的配置。

  他发现海杰PLC显示的FT1001的值动画为(13 $ 40021/4095)x 85,其中13 $ 40021是PLC存储的整数值的存储位置。他记得海杰PLC中的流数据阵列位置是地址40021,而PLC在网络节点13上。

  但是显示值的正确比例应为0--100,而不是0-85。我们向维修工程师提到他的发现,操作员告诉他昨天损坏的变送器在上次换班时换了。

  推测技术人员已更改了所有内容,但忘了修改海杰PLC的HMI屏幕。然后,他将85更改为100,重新编译HMI程序,然后重新启动应用程序。

  他确认显示的值等于预期的63.75 PPH值。他从电路上移除了测试设备,然后重新连接了变送器的导线,但是忘记了关闭电流源(这确保了下一次电池没电了),这次测试后发现海杰PLC输入信号灯常亮的维修故障已解决
