ABB变频器上电没反应故障维修方法详解

2025-11-12 11:41

ABB变频器上电没反应故障维修方法详解:在工业自动化控制系统中,ABB变频器作为重要的电力电子设备,广泛应用于风机、水泵、机床、输送机械等各类负载的调速控制。其稳定运行直接关系到生产流程的连续性和生产效率。然而,在实际使用过程中,“上电没反应”是较为常见的故障现象之一,表现为变频器接通电源后,操作面板无显示、指示灯不亮,且无法执行任何指令。该故障看似简单,实则可能涉及电源回路、硬件电路、软件程序等多个层面的问题。

第一章 上电没反应故障原因详细分析

ABB变频器上电没反应的故障原因复杂多样,可归纳为外部电源系统故障变频器内部硬件故障软件与参数设置故障以及机械与环境因素四大类。以下对各类原因进行详细拆解。

1.1 外部电源系统故障

外部电源是变频器运行的能量来源,电源系统的异常是导致上电没反应的最直接原因之一,主要包括以下几种情况:

1.1.1 输入电源电压异常

输入电源电压过高、过低或缺相都会导致变频器无法正常上电。根据ABB变频器的技术参数,其输入电压通常允许在额定电压的±10%范围内波动,若超出此范围,变频器内部的过压、欠压保护电路会动作,切断电源回路或禁止变频器启动。例如,三相380V变频器若输入电压低于342V或高于418V,可能会触发欠压或过压保护,表现为上电没反应;若输入电源缺相,整流单元输出的直流电压会降低,滤波电容无法充到额定电压,控制单元因供电不足而无法启动。

1.1.2 电源回路断路或接触不良

电源回路中的导线、接线端子、空气开关、熔断器等部件若出现断路或接触不良,会导致变频器无法获得正常的供电。常见故障点包括:

  • 主电源开关损坏或未闭合到位,导致电源无法输入变频器。
  • 电源电缆接头松动、氧化或腐蚀,造成接触电阻增大,供电电流不足。
  • 熔断器熔断,这是一种常见的保护机制,当回路中出现过流故障时,熔断器会熔断以保护变频器内部元件,此时需更换熔断器并排查过流原因。
  • 电源输入端子排螺丝松动,尤其是在振动较大的工业现场,长期运行后端子螺丝容易松动,导致电源接触不良。

1.1.3 外部电源干扰

工业现场存在大量的感性负载(如电机、变压器)和电力电子设备,这些设备在启停或运行过程中会产生谐波、浪涌等干扰信号,若干扰信号窜入变频器的电源回路,可能会损坏变频器内部的电源滤波元件或控制单元,导致上电没反应。此外,雷击过电压也可能通过电源线路侵入变频器,造成电源模块或控制板损坏。

1.2 变频器内部硬件故障

变频器内部硬件元件的损坏是导致上电没反应的核心原因,涉及辅助电源、整流滤波单元、控制单元、保护电路等多个部件,具体如下:

1.2.1 辅助电源模块故障

辅助电源模块是为变频器控制单元、操作面板、继电器等提供低压直流电源的关键部件,其故障会直接导致控制单元无法工作,表现为上电没反应。常见的辅助电源故障包括:

  • 开关电源芯片损坏:辅助电源通常采用开关电源设计,开关电源芯片(如UC3842、TL494等)是其核心元件,若芯片因过压、过流或散热不良而损坏,开关电源将无法正常工作,无输出电压。
  • 整流二极管或滤波电容损坏:辅助电源的输入整流二极管若击穿短路或开路,会导致开关电源无法获得正常的直流输入;输出端的滤波电容若鼓包、漏液或容量衰减,会造成输出电压纹波增大,无法为控制单元提供稳定的供电。
  • 变压器损坏:辅助电源变压器若因绕组短路、断路或绝缘老化而损坏,会导致开关电源无输出或输出电压异常。

1.2.2 整流单元故障

整流单元负责将交流电转换为直流电,其故障会导致直流母线无电压或电压过低,控制单元无法启动。常见的整流单元故障包括:

  • 整流桥二极管击穿或开路:三相整流桥由6个二极管组成,若其中一个或多个二极管击穿短路,会导致输入电源短路,熔断器熔断,变频器上电没反应;若二极管开路,会造成整流输出电压降低(如三相整流桥缺相时输出电压约为正常电压的57.7%),滤波电容无法充到额定电压。
  • 整流桥散热不良:整流桥二极管在工作过程中会产生热量,若散热风扇损坏、散热片积尘过多或散热膏干涸,会导致二极管过热损坏,进而引发整流单元故障。

1.2.3 滤波单元故障

滤波单元主要由大容量电解电容组成,其作用是平滑整流后的直流电,稳定直流母线电压。滤波电容的故障会导致直流母线电压不稳定或无电压,具体表现为:

  • 电容鼓包、漏液或炸裂:电解电容的使用寿命通常为3-5年,受温度、湿度、电压等因素影响,长期运行后电容内部的电解液会挥发,导致容量衰减、耐压降低,最终出现鼓包、漏液或炸裂现象。电容损坏后,直流母线无法储存电能,电压急剧下降,控制单元无法工作。
  • 电容引脚虚焊或接触不良:电容与电路板的焊接点若因振动、温度变化等原因出现虚焊,会导致电容无法正常接入电路,直流母线电压无法建立。

1.2.4 控制单元故障

控制单元是变频器的“大脑”,由CPU、存储器、I/O接口、时钟电路、复位电路等组成,其故障会导致变频器无法进行自检和正常启动。常见的控制单元故障包括:

  • CPU芯片损坏:CPU芯片若因过压、过流、干扰或散热不良而损坏,会导致控制单元完全瘫痪,变频器上电后无任何反应。
  • 存储器故障:变频器的参数存储器(如EEPROM)若损坏,会导致控制单元无法读取或存储参数,自检无法通过,表现为上电没反应或显示故障代码。
  • 复位电路或时钟电路故障:复位电路负责在CPU上电时提供复位信号,时钟电路为CPU提供工作时钟。若复位电路中的电阻、电容或复位芯片损坏,或时钟电路中的晶振、电容损坏,会导致CPU无法正常启动,变频器上电没反应。
  • 控制板线路故障:控制板上的印制线路若因腐蚀、断裂或短路而损坏,会导致控制单元各部件之间的信号传输中断,无法正常工作。

1.2.5 保护电路动作

ABB变频器设计有完善的保护电路,如过压保护、欠压保护、过流保护、过载保护、温度保护等。当保护电路检测到异常信号时,会触发保护机制,切断变频器的电源或禁止其启动,以保护内部元件。若保护电路本身出现故障(如误动作),也会导致变频器上电没反应。例如,温度传感器损坏,误检测到变频器过热,触发过热保护;过压保护电路中的比较器损坏,误判直流母线电压过高,切断控制单元电源。

1.3 软件与参数设置故障

除硬件故障外,软件程序异常和参数设置错误也可能导致变频器上电没反应,这类故障容易被忽视,具体包括:

1.3.1 控制程序损坏或丢失

变频器的控制程序存储在Flash存储器中,若因干扰、电压波动或编程操作失误导致程序损坏或丢失,控制单元无法正常运行,表现为上电没反应。例如,在更新变频器固件时突然断电,会导致程序写入失败,变频器无法启动。

1.3.2 参数设置错误

某些参数的设置直接影响变频器的上电启动状态,若参数设置错误,可能导致变频器上电后进入保护状态或待机状态,看似没反应。例如:

  • “启动禁止”参数被激活,导致变频器无法响应启动指令。
  • “控制方式”参数设置错误,如将外部控制设置为面板控制,但面板未正确连接或故障。
  • “故障复位”参数未正确设置,上一次故障未复位,变频器处于故障锁定状态,无法启动。

1.4 机械与环境因素

机械故障和恶劣的运行环境也可能间接导致变频器上电没反应,具体如下:

1.4.1 机械故障

变频器内部的风扇、散热片、端子排等机械部件若出现故障,可能影响变频器的正常工作。例如,散热风扇卡死或损坏,导致变频器内部温度升高,触发过热保护;端子排因振动导致内部接线松动,造成电源或信号接触不良。

1.4.2 环境因素

工业现场的环境条件对变频器的运行影响较大,以下环境因素可能导致上电没反应故障:

  • 温度过高或过低:环境温度过高会加速电子元件的老化,导致电容、芯片等部件损坏;温度过低会影响电容的充放电性能和半导体器件的导通特性,导致变频器无法正常启动。
  • 湿度过大:高湿度环境会导致电路板受潮腐蚀,引发线路短路或接触不良。
  • 粉尘过多:粉尘堆积在变频器内部的散热片、电路板上,会影响散热效果,同时可能导致线路绝缘性能下降,引发短路故障。
  • 振动过大:长期强烈振动会导致元器件焊接点松动、线路断裂、电容引脚脱落等故障。

第二章 上电没反应故障维修方法与排查流程

针对ABB变频器上电没反应的故障,维修排查应遵循“先外部后内部、先电源后负载、先硬件后软件”的原则,逐步缩小故障范围,定位故障点。以下是详细的排查流程和维修方法。

2.1 前期准备与安全注意事项

在进行维修排查前,需做好以下准备工作并严格遵守安全规范:

  • 工具准备:准备万用表(模拟式或数字式)、示波器、螺丝刀套装、剥线钳、电烙铁、焊锡丝、绝缘手套、绝缘垫等工具。
  • 资料准备:获取该型号ABB变频器的电气原理图、接线图、参数手册和维修手册,以便查阅电路结构和参数设置。
  • 安全措施:维修前必须切断变频器的主电源和辅助电源,并在电源开关处悬挂“禁止合闸,有人工作”的警示牌;等待变频器内部滤波电容放电完毕(通常需5-10分钟,部分变频器设有放电电阻,放电时间可缩短),用万用表测量直流母线电压,确认电压低于36V后方可进行操作;维修过程中需佩戴绝缘手套,站在绝缘垫上,避免触摸高压部件。

2.2 外部电源系统排查

首先排查外部电源系统,排除外部因素导致的故障:

  1. 检查电源电压:用万用表测量变频器输入电源的电压值,对于三相变频器,分别测量A-B、B-C、C-A之间的电压,确认是否在额定电压的±10%范围内;对于单相变频器,测量L-N之间的电压。同时检查电源是否缺相,若三相电压不平衡度超过5%,需排查电网问题。
  2. 检查电源回路连接:检查主电源开关是否闭合到位,开关触点是否氧化或烧蚀;检查电源电缆的连接是否牢固,端子排螺丝是否松动,电缆绝缘层是否破损;检查熔断器是否熔断,若熔断,需更换同规格的熔断器,并进一步排查熔断原因(如短路、过流等)。
  3. 排除电源干扰:若怀疑存在电源干扰,可在变频器输入端安装浪涌保护器、电抗器或滤波器,减少谐波和浪涌的影响;检查接地系统是否良好,变频器的接地电阻应小于4Ω,避免干扰信号通过接地回路窜入。

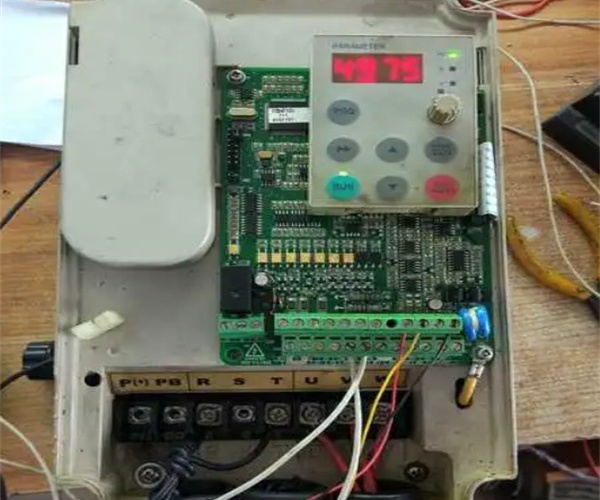

2.3 变频器内部硬件排查

若外部电源系统无异常,则需打开变频器机壳,对内部硬件进行排查:

2.3.1 辅助电源模块排查

辅助电源模块的输出电压是控制单元工作的关键,排查步骤如下:

  1. 测量辅助电源输入电压:用万用表测量辅助电源模块的输入电压(通常取自主电源或直流母线),确认输入电压正常。
  2. 测量辅助电源输出电压:用万用表测量辅助电源模块的输出端电压(如+24V、+5V、+12V等),与变频器手册中的标准值对比,若输出电压为零或远低于标准值,说明辅助电源模块故障。
  3. 故障元件定位与更换: 检查开关电源芯片:用示波器测量芯片的输入、输出引脚波形,若波形异常或无波形,更换芯片。
  4. 检查整流二极管和滤波电容:用万用表的二极管档测量整流二极管的正向导通压降和反向截止状态,若二极管击穿或开路,更换二极管;检查滤波电容是否鼓包、漏液,用电容表测量电容容量,若容量衰减超过20%,更换同规格的电容。
  5. 检查变压器:用万用表测量变压器绕组的直流电阻,若绕组开路或短路,更换变压器。

2.3.2 整流单元排查

整流单元的排查步骤如下:

  1. 外观检查:检查整流桥二极管是否有烧蚀、炸裂痕迹,散热片是否积尘过多。
  2. 二极管性能测量:断开变频器电源,将整流桥与电路断开(或拆除二极管),用万用表的二极管档分别测量每个二极管的正向导通压降和反向电阻。正常情况下,正向导通压降约为0.7V,反向电阻应无穷大;若正向压降为零或反向电阻较小,说明二极管击穿损坏,需更换整流桥或二极管。
  3. 测量直流母线电压:闭合电源开关(短暂闭合,避免长时间通电导致故障扩大),用万用表测量直流母线电压(即滤波电容两端电压),三相380V变频器的直流母线电压正常约为540V,单相220V变频器约为310V。若电压为零或远低于标准值,说明整流单元故障。

2.3.3 滤波单元排查

滤波单元的排查步骤如下:

  1. 外观检查:检查滤波电容是否有鼓包、漏液、炸裂现象,电容顶部的安全阀是否凸起,若出现上述现象,直接更换电容。
  2. 电容容量测量:断开电源,将电容从电路中拆除,用电容表测量电容的实际容量,与电容上的标称容量对比,若容量衰减超过20%,更换同规格(容量、耐压、极性)的电容。注意,更换电容时需确保电容的极性正确,且多个电容并联时需选用容量和耐压一致的电容。
  3. 电容引脚检查:检查电容引脚与电路板的焊接点是否虚焊,若虚焊,用电烙铁重新焊接。

2.3.4 控制单元排查

控制单元的排查较为复杂,需逐步检测各部件:

  1. 外观检查:检查控制板是否有烧蚀、腐蚀、线路断裂痕迹,元器件是否有损坏迹象。
  2. 电源电压检测:测量控制单元的供电电压(由辅助电源提供),确认+5V、+12V等电压正常。
  3. CPU芯片检测:用示波器测量CPU的时钟信号引脚(晶振连接引脚)是否有波形输出,若没有波形,检查晶振和外围电容是否损坏;测量CPU的复位引脚电压,确认复位信号正常(上电时应有一个复位脉冲)。若上述检测均正常但CPU仍不工作,可能是CPU芯片损坏,需更换控制板或CPU芯片(需专业人员操作)。
  4. 存储器检测:通过编程器读取存储器中的程序和参数,若无法读取或读取的数据异常,说明存储器损坏,需更换存储器并重新写入程序和参数。
  5. 控制板线路检测:用万用表的通断档检查控制板上的印制线路是否导通,若发现断路,用导线连接或更换控制板。

2.3.5 保护电路排查

保护电路的排查步骤如下:

  1. 温度保护检测:检查温度传感器(通常安装在IGBT模块或散热片上)的阻值,与手册中的标准阻值对比,若阻值异常,更换温度传感器;检查温度保护电路中的比较器、电阻、电容等元件,若元件损坏,更换相应元件。
  2. 过压、欠压保护检测:用可调电源模拟不同的直流母线电压,测量保护电路的输出信号,确认当电压超出设定值时,保护电路能正常输出保护信号;检查保护电路中的采样电阻、比较器等元件,若元件损坏,更换相应元件。

2.4 软件与参数设置排查

若硬件排查无异常,需排查软件和参数设置问题:

  1. 恢复出厂设置:通过操作面板或编程软件将变频器参数恢复为出厂设置,排除参数设置错误导致的故障。具体操作方法参考变频器手册,通常在待机状态下按住特定组合键(如“MODE”+“STOP”)数秒即可恢复出厂设置。
  2. 程序更新与修复:若怀疑控制程序损坏,需使用ABB专用的编程软件(如DriveComposer)连接变频器,读取程序版本信息,若程序版本异常或无法读取,重新下载最新版本的控制程序。下载过程中需确保电源稳定,避免断电导致程序写入失败。
  3. 参数检查:恢复出厂设置后,检查关键参数设置,如“启动禁止”“控制方式”“故障复位”等,确保参数设置符合实际使用需求。

2.5 机械与环境因素排查

最后排查机械和环境因素:

  1. 机械部件检查:检查散热风扇是否转动正常,若风扇卡死或不转,更换风扇;检查端子排内部接线是否松动,重新紧固螺丝;检查变频器内部是否有异物(如金属碎屑),清理异物。
  2. 环境改善:若环境温度过高,安装散热风扇或空调,确保变频器工作环境温度在-10℃~40℃范围内;若湿度过大,安装除湿机;若粉尘过多,定期清理变频器内部和散热片上的粉尘,必要时安装防尘罩;若振动过大,采取减振措施(如安装减振垫)。

第三章 总结

ABB变频器上电没反应故障是一种多因素导致的综合性故障,涉及外部电源、内部硬件、软件参数及环境因素等多个方面。在故障排查过程中,需严格遵循“先外部后内部、先电源后负载、先硬件后软件”的原则,借助专业工具和技术资料,逐步定位故障点并进行维修。同时,做好日常维护和预防措施,能有效减少故障的发生,提高变频器的运行可靠性和使用寿命。

对于技术人员而言,不仅要掌握故障排查的方法和技巧,还需深入理解变频器的工作原理和电路结构,不断积累维修经验,才能在实际工作中快速、准确地解决各类故障问题,保障工业生产的顺利进行。
