施耐德触摸屏屏幕无显示故障维修案例分享：施耐德触摸屏作为工业自动化控制系统中的关键人机交互设备，广泛应用于制造业、能源、交通等领域。其稳定运行直接关系到生产流程的顺畅与效率，而屏幕无显示是其较为常见的硬件故障之一，若不能及时准确排查并修复，可能导致生产中断，造成不必要的经济损失。

第一章 屏幕无显示硬件故障原因分析

施耐德触摸屏屏幕无显示的硬件故障原因可分为五大类：电源系统故障、显示组件故障、连接线路故障、驱动板故障及外部环境因素影响。以下将逐一详细分析。

1.1 电源系统故障

电源系统是触摸屏运行的能量来源，若电源部分出现问题，将直接导致屏幕无显示。常见的电源系统故障包括电源输入异常、电源板损坏及备用电源故障。

1.1.1 电源输入异常

触摸屏的电源输入通常为220V AC或24V DC，若输入电压不稳定、缺相或断电，将导致设备无法正常启动。例如，工业现场电网电压波动较大，若超过触摸屏允许的电压范围（通常为额定电压±10%），电源模块将启动保护机制，停止输出电压。此外，电源插头接触不良、电源线老化破损也会导致输入电压中断或不稳定。

1.1.2 电源板损坏

电源板是将输入电压转换为触摸屏内部各组件所需电压的核心部件，如将220V AC转换为5V DC（供逻辑电路）、12V DC（供背光板）、24V DC（供驱动电路）。电源板损坏的常见原因包括：

• 电容鼓包或漏液：电源板上的电解电容长期工作在高温环境下，容易出现电解液蒸发，导致电容鼓包、漏液，进而影响电压输出稳定性。
• 整流桥损坏：整流桥负责将交流电转换为直流电，若负载过大或输入电压过高，整流桥二极管可能被击穿，导致无直流电压输出。
• 开关管烧毁：开关管是电源板中的核心元件，用于调节输出电压，若开关管散热不良或质量问题，可能出现烧毁现象，导致电源板无输出。
• 保险管熔断：电源板入口处通常设有保险管，当电路中出现短路或过流时，保险管会熔断以保护后续电路。保险管熔断是电源板故障的常见信号之一。

1.1.3 备用电源故障

部分施耐德触摸屏配备备用电池或超级电容，用于在主电源中断时保存数据。若备用电源损坏，可能导致触摸屏在主电源恢复后无法正常启动，但通常不会直接导致屏幕无显示，需结合其他症状综合判断。

1.2 显示组件故障

显示组件包括屏幕模组（液晶屏或OLED屏）、背光板及背光驱动电路，是实现屏幕显示的直接部件，其故障将直接导致无显示或显示异常。

1.2.1 屏幕模组损坏

屏幕模组是触摸屏的显示核心，若模组内部的液晶面板破裂、排线断裂或驱动IC损坏，将导致屏幕无显示。常见原因包括：

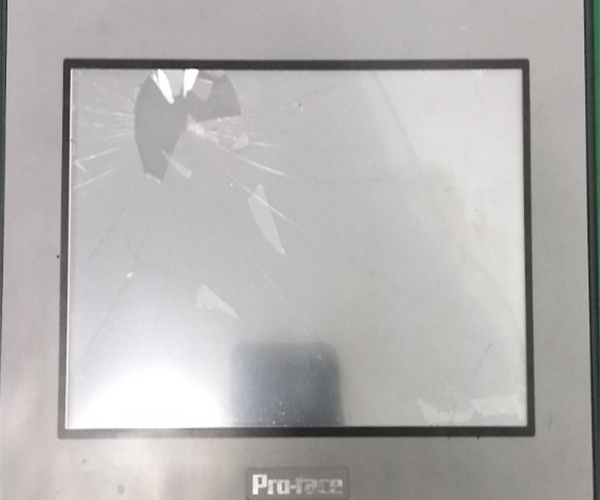

• 物理损坏：触摸屏受到外力撞击、挤压，导致液晶面板破裂，液晶泄漏，屏幕呈现黑屏或花屏状态。
• 排线接触不良或断裂：屏幕模组与驱动板之间通过排线连接，长期震动、高温或老化可能导致排线插头氧化、松动，或排线内部导线断裂，信号无法传输。
• 驱动IC烧毁：屏幕模组上的驱动IC负责控制像素点显示，若电压过高、静电放电或散热不良，驱动IC可能被烧毁，导致屏幕无显示。

1.2.2 背光板故障

背光板用于为屏幕提供光源，若背光板损坏，屏幕将呈现黑屏状态，但用手电筒照射屏幕时可能隐约看到显示内容。背光板故障的常见原因包括：

• 背光灯管或LED损坏：早期触摸屏多使用CCFL背光灯管，长期使用后灯管会出现老化、发黑，导致亮度降低或不亮；现代表触摸多采用LED背光，若LED灯珠烧毁或串联电路断路，将导致背光不亮。
• 背光板排线损坏：背光板与背光驱动电路之间的排线接触不良或断裂，导致驱动信号无法传输至背光板。
• 背光板反光膜老化：反光膜用于增强背光亮度，长期高温环境下反光膜会出现发黄、脱落，导致背光亮度不足，严重时可视为无显示。

1.2.3 背光驱动电路故障

背光驱动电路负责为背光板提供稳定的工作电压和电流，若驱动电路损坏，背光板无法正常工作。常见故障原因包括：

• 驱动芯片损坏：背光驱动芯片（如PWM控制器）是驱动电路的核心，若芯片供电异常或负载过大，可能出现烧毁现象。
• 限流电阻烧毁：驱动电路中的限流电阻用于保护LED灯珠，若电流过大，限流电阻会被烧毁，导致电路断路。
• 滤波电容失效：驱动电路中的滤波电容用于稳定输出电压，若电容失效，输出电压波动较大，导致背光闪烁或不亮。

1.3 连接线路故障

施耐德触摸屏内部及外部的连接线路负责传输电源、信号，线路故障将导致各组件之间无法正常通信或供电，进而出现屏幕无显示。

1.3.1 内部排线故障

触摸屏内部的排线包括电源排线、信号排线、屏幕排线、背光排线等，常见故障包括：

• 排线插头氧化：工业现场环境复杂，空气中的粉尘、湿气可能导致排线插头金属触点氧化，接触电阻增大，信号或电流传输不畅。
• 排线松动：触摸屏长期处于震动环境中，排线插头可能逐渐松动，导致接触不良。
• 排线断裂：排线反复弯折或受到外力拉扯，内部导线可能断裂，尤其是排线与插头连接处，是断裂的高发部位。

1.3.2 外部连接线故障

外部连接线包括电源线、信号线（如RS485、Ethernet）等，故障原因包括：

• 电源线破损：电源线外皮因磨损、老化或鼠咬出现破损，内部导线裸露，可能导致短路或断路。
• 接头松动或氧化：电源插头、信号接头长期插拔或环境潮湿，可能出现松动或氧化，导致供电中断或信号丢失。
• 线路短路：外部线路因绝缘层破损导致火线与零线、信号线与地线短路，可能触发电源保护，导致触摸屏无法启动。

1.4 驱动板故障

驱动板是施耐德触摸屏的核心控制部件，负责接收外部信号、处理显示数据并驱动屏幕模组和背光板工作。驱动板故障是屏幕无显示的重要原因之一，常见故障点包括：

1.4.1 主芯片损坏

主芯片（CPU或MCU）是驱动板的“大脑”，负责控制整个触摸屏的运行。若主芯片供电异常、散热不良或受到静电冲击，可能出现烧毁或程序跑飞，导致屏幕无显示。主芯片损坏通常伴有芯片表面发黑、发烫等现象。

1.4.2 存储芯片故障

存储芯片（如ROM、RAM）用于存储触摸屏的程序和数据，若存储芯片损坏，主芯片无法读取程序和数据，设备无法正常启动，屏幕无显示。常见故障包括芯片引脚虚焊、内部存储单元损坏。

1.4.3 接口电路损坏

驱动板上的接口电路（如电源接口、信号接口）负责连接外部线路和内部组件，若接口电路中的电阻、电容、二极管损坏，将导致供电或信号传输中断。例如，电源接口处的TVS管（瞬态抑制二极管）因雷击或电压浪涌被击穿，将导致电源无法输入驱动板。

1.5 外部环境因素影响

工业现场的恶劣环境也可能导致施耐德触摸屏屏幕无显示，常见环境因素包括：

1.5.1 温度异常

触摸屏的工作温度范围通常为0-50℃，若环境温度过高（如超过60℃），内部组件（如电源板、驱动板）的散热性能下降，元件容易因过热损坏；若温度过低（如低于-10℃），液晶面板的响应速度变慢，甚至出现冻结，导致屏幕无显示。

1.5.2 湿度与粉尘

高湿度环境（相对湿度超过90%）会导致触摸屏内部电路受潮，出现腐蚀、短路；粉尘较多的环境中，粉尘会堆积在电路板表面，影响散热，同时可能导致排线插头接触不良。

1.5.3 振动与冲击

工业设备运行过程中产生的振动或外力冲击，可能导致触摸屏内部排线松动、元器件脱落、屏幕模组破裂，进而出现无显示故障。

第二章 屏幕无显示硬件故障维修方法

针对上述故障原因，本节将提供详细的维修步骤和方法，维修人员应按照“先简单后复杂、先外部后内部、先电源后负载”的原则进行排查，逐步缩小故障范围，确保维修效率和质量。

2.1 电源系统故障维修

2.1.1 电源输入异常排查与维修

第一步，使用万用表测量外部电源电压，确认输入电压是否符合触摸屏的额定电压要求。例如，若触摸屏额定输入为220V AC，测量电源插座或接线端子处的电压，若电压为0V，说明外部电源断电，需检查配电箱内的断路器是否跳闸、电源线是否断路；若电压波动较大（如超过242V或低于198V），需安装稳压电源稳定电压。

第二步，检查电源线和插头，查看电源线外皮是否破损、插头是否松动或氧化。若电源线破损，需更换同规格的电源线；若插头氧化，可用砂纸轻轻打磨金属触点，去除氧化层，再重新插紧。

2.1.2 电源板故障维修

第一步，拆卸触摸屏外壳，取出电源板。观察电源板表面是否有电容鼓包、漏液、元器件烧毁、PCB板发黑等明显故障迹象。若发现保险管熔断，需先查明熔断原因，避免更换后再次熔断。

第二步，使用万用表测量电源板的输入电压和输出电压。将万用表调至交流电压档，测量电源板输入端电压，确认输入正常；再将万用表调至直流电压档，测量电源板各输出端子的电压（如5V、12V、24V），若某一路输出电压为0V或远低于额定值，说明该路电压转换电路存在故障。

第三步，针对故障电路进行维修。若电容鼓包，需更换同型号、同容量的电解电容；若整流桥损坏，用万用表二极管档测量整流桥各引脚，若发现击穿，更换整流桥；若开关管烧毁，需先检查周边电路是否存在短路，再更换开关管；若保险管熔断，更换同规格的保险管后，通电测试电源板输出是否正常。

第四步，电源板维修完成后，需进行空载测试和带载测试。空载测试时，电源板输出电压应稳定在额定值±5%范围内；带载测试时，连接假负载（如与实际负载功率相当的电阻），观察电压是否保持稳定，确保电源板正常工作。

2.2 显示组件故障维修

2.2.1 屏幕模组故障维修

第一步，检查屏幕模组外观，查看是否有破裂、漏液现象。若屏幕模组物理损坏，需更换同型号的屏幕模组，更换时注意排线的连接方向，避免接反导致短路。

第二步，检查屏幕排线。拔下屏幕排线插头，用无尘布蘸异丙醇清洁插头和插座的金属触点，去除氧化层和污垢；检查排线是否有断裂，若排线断裂，需更换排线或屏幕模组（部分屏幕模组排线与模组一体）。

第三步，测量屏幕模组驱动IC的供电电压。用万用表直流电压档测量驱动IC的供电引脚，确认电压是否正常（通常为3.3V或5V）。若供电正常但驱动IC无输出，说明驱动IC损坏，需用热风枪拆卸损坏的IC，更换同型号的IC，并进行焊接质量检查。

2.2.2 背光板故障维修

第一步，判断背光板是否损坏。用手电筒照射屏幕，若能隐约看到显示内容，说明背光板或背光驱动电路故障。

第二步，拆卸背光板，检查背光灯管或LED灯珠。对于CCFL背光灯管，观察灯管是否发黑、两端是否破损，若灯管老化，需更换同长度、同功率的灯管；对于LED背光，用万用表二极管档测量LED灯珠，若灯珠不发光，说明灯珠烧毁，需更换LED灯珠或LED背光条。

第三步，检查背光板排线，清洁排线插头和插座，更换断裂的排线。若背光板反光膜老化，需更换新的反光膜，确保反光效果良好。

2.2.3 背光驱动电路故障维修

第一步，测量背光驱动电路的输入电压和输出电压。用万用表直流电压档测量驱动电路输入端电压（通常为12V或24V），确认供电正常；再测量输出端电压，若输出电压为0V，说明驱动电路存在故障。

第二步，检查驱动芯片、限流电阻、滤波电容等元器件。用万用表测量驱动芯片的供电引脚和输出引脚，若芯片无输出，更换驱动芯片；若限流电阻烧毁，更换同阻值的电阻；若滤波电容失效，更换同容量、同耐压值的电容。

第三步，维修完成后，通电测试背光板是否正常发光，调节背光亮度旋钮，观察亮度是否能平滑调节，确保驱动电路工作正常。

2.3 连接线路故障维修

2.3.1 内部排线故障维修

第一步，拆卸触摸屏外壳，逐一检查内部排线。拔下排线插头，用无尘布蘸异丙醇清洁插头和插座的金属触点，去除氧化层和污垢；检查排线是否有折痕、破损，用万用表通断档测量排线内部导线，若某一根导线不通，说明排线断裂。

第二步，更换断裂的排线，确保排线型号与原排线一致，连接时对准插头和插座的定位孔，轻轻插紧，避免用力过猛损坏插头。对于部分可修复的排线（如导线与插头连接处断裂），可将排线剥开，露出导线，用焊锡将导线重新焊接到插头触点上，并用热缩管绝缘。

2.3.2 外部连接线故障维修

第一步，检查外部电源线和信号线，查看外皮是否破损、接头是否松动或氧化。若电源线破损，更换同规格的电源线；若信号线破损，更换同型号的信号线（注意信号线的屏蔽层是否完好，避免信号干扰）。

第二步，清洁接头金属触点，用砂纸轻轻打磨氧化层，再涂抹少量导电膏，提高接触性能。对于螺丝固定的接头，需拧紧螺丝，确保连接牢固。

第三步，用万用表通断档测量外部线路的通断情况，确认线路无断路或短路，确保供电和信号传输正常。

2.4 驱动板故障维修

2.4.1 主芯片故障维修

第一步，观察主芯片外观，查看是否有发黑、发烫、引脚虚焊等现象。用手触摸主芯片，若通电后温度迅速升高，说明芯片可能短路或烧毁。

第二步，测量主芯片的供电电压。用万用表直流电压档测量主芯片的供电引脚，确认电压是否符合芯片规格书要求（通常为3.3V或5V）。若供电异常，需先排查供电电路；若供电正常但芯片无工作迹象（如无时钟信号、无数据输出），说明芯片损坏。

第三步，更换主芯片。由于主芯片通常为BGA或QFP封装，更换需使用专业的热风枪和焊接平台，按照芯片规格书的要求设置温度和加热时间，避免损坏周边元器件。更换后，需重新烧录触摸屏的程序和参数，确保芯片正常工作。

2.4.2 存储芯片故障维修

第一步，用万用表测量存储芯片的供电引脚和读写引脚电压，确认供电正常。

第二步，使用编程器读取存储芯片的数据，若无法读取或数据错误，说明存储芯片损坏。更换同型号的存储芯片，并使用编程器将原存储芯片的程序和数据写入新芯片。

2.4.3 接口电路故障维修

第一步，检查接口电路中的元器件，如电阻、电容、二极管、TVS管等，观察是否有烧毁、虚焊现象。

第二步，用万用表测量元器件的参数，如电阻的阻值、电容的容量、二极管的正向压降等，更换损坏的元器件。例如，若TVS管击穿，更换同型号的TVS管；若电阻烧毁，更换同阻值的电阻。

第三步，维修完成后，连接外部线路，测试接口电路的供电和信号传输是否正常。

2.5 外部环境因素导致故障的处理

2.5.1 温度异常处理

若因环境温度过高导致故障，需改善触摸屏的散热条件，如在控制柜内安装散热风扇、通风孔，或使用散热片增强电源板、驱动板的散热；若温度过低，需为触摸屏安装加热装置，确保环境温度在工作范围内。

2.5.2 湿度与粉尘处理

若因高湿度导致电路受潮，需将触摸屏拆卸后，用热风枪（温度设置为50-60℃）对电路板进行烘干处理，去除潮气；若粉尘堆积，用压缩空气吹净电路板表面的粉尘，再用无尘布蘸异丙醇清洁。同时，需改善设备运行环境，如安装除湿机、防尘罩，定期清理设备周边的粉尘。

2.5.3 振动与冲击处理

若因振动导致排线松动、元器件脱落，需重新固定排线插头、焊接脱落的元器件，并为触摸屏安装防震支架，减少振动对设备的影响；若因外力冲击导致屏幕破裂，需更换屏幕模组，并加强设备的防护措施，避免再次受到冲击。

第三章 结语

施耐德触摸屏屏幕无显示硬件故障的排查与维修需要维修人员具备扎实的电气知识、丰富的实践经验及严谨的工作态度。在维修过程中，应严格遵循安全规范，按照“先排查简单故障，后处理复杂故障”的原则，逐步定位故障点，并采取科学合理的维修方法。同时，加强设备的定期维护和环境控制，是预防此类故障的关键。通过本文的详细阐述，希望能为广大工程技术人员提供实用的维修指导，确保施耐德触摸屏的稳定运行，保障工业生产的顺利进行。
