艾默生UPS电源硬件烧毁故障维修办法分享：艾默生UPS电源作为关键的电力保障设备，广泛应用于数据中心、工业控制、医疗设备等对供电稳定性要求极高的场景。然而，在长期运行过程中，硬件烧毁故障时有发生，不仅会导致UPS电源无法正常工作，还可能引发后端负载设备损坏、数据丢失等严重后果。

第一章 艾默生UPS电源硬件烧毁故障的常见原因分析

艾默生UPS电源的硬件烧毁故障并非单一因素导致，而是多种内外因素共同作用的结果。通过对大量故障案例的统计与分析，可将其主要原因归纳为电网环境异常、设备自身组件老化或缺陷、使用与维护不当、外部环境因素以及负载异常等五大类。

1.1 电网环境异常

电网是UPS电源的直接供电来源，电网环境的稳定性直接影响UPS电源的运行状态。以下几种电网异常情况极易导致艾默生UPS电源硬件烧毁：

• 电网电压过高或浪涌：当电网电压瞬间升高超过UPS电源的额定输入电压范围（通常为220V±15%或380V±15%）时，会导致UPS内部整流器、滤波电容等组件承受过大的电压应力。例如，雷电击中电力线路或附近区域时，会产生高达数千伏甚至数万伏的浪涌电压，若UPS电源未配备有效的浪涌保护装置或保护装置失效，浪涌电压会直接击穿整流桥二极管、滤波电容等元件，造成硬件烧毁。某数据中心曾因夏季雷雨天气，电网引入浪涌电压，导致多台艾默生UH31系列UPS电源的整流模块烧毁，事后检查发现浪涌保护器已超过使用寿命而未及时更换。
• 电网电压过低或欠压：虽然电压过低本身不会直接导致硬件烧毁，但会使UPS电源的整流器输出电流增大。根据功率公式P=UI，当输入电压U降低时，为维持输出功率P不变，输入电流I会相应增大。长期处于欠压状态运行，会导致整流器、逆变器等功率器件因过流而发热加剧，绝缘层老化加速，最终引发短路烧毁。例如，某工厂因用电高峰期电网电压持续低于180V（额定220V），艾默生ITA系列UPS电源运行3个月后，逆变器IGBT模块因长期过流发热而烧毁。
• 电网频率异常：我国电网标准频率为50Hz，艾默生UPS电源的设计输入频率范围通常为45Hz-55Hz。当电网频率超出此范围时，会导致UPS内部的变压器、电感等感性元件出现磁饱和现象，铁芯损耗急剧增加，温度迅速升高，进而烧毁绕组绝缘层，造成匝间短路。某偏远地区因小型发电机并网供电，电网频率波动频繁在40Hz-60Hz之间，导致艾默生UL33系列UPS电源的输入变压器烧毁，拆解后发现变压器绕组已发黑碳化。
• 电网谐波污染：随着电力电子设备（如变频器、电焊机、开关电源等）的广泛应用，电网中产生大量的谐波电流和谐波电压。谐波会导致UPS电源内部的功率器件产生额外的损耗，增加发热；同时，谐波电流还会使滤波电容发热、寿命缩短，甚至发生爆裂。某制造业车间因大量使用变频器，电网谐波含量超过国家标准5倍以上，导致艾默生Hipulse系列UPS电源的滤波电容在运行1年内全部鼓包爆裂，部分电容外壳烧毁。

1.2 设备自身组件老化或缺陷

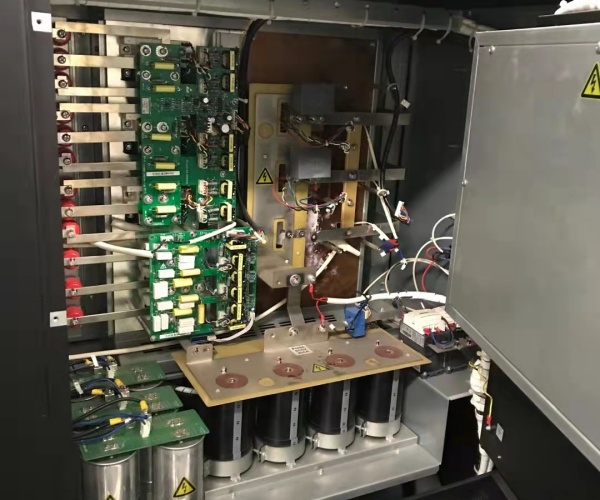

艾默生UPS电源由整流器、逆变器、蓄电池、充电器、控制电路、滤波电路等多个部分组成，任何一个组件的老化或先天性缺陷都可能导致硬件烧毁：

• 电容老化或质量问题：电容是UPS电源中最易老化的组件之一，尤其是电解电容。电解电容的使用寿命与工作温度密切相关，通常工作温度每升高10℃，寿命会缩短一半。长期运行后，电容的电解液会逐渐干涸，容量下降，漏电流增大，等效串联电阻（ESR）升高，导致发热加剧。当电容无法承受电路中的电压或电流时，会发生鼓包、爆裂甚至烧毁。艾默生UPS电源的滤波电容、逆变器支撑电容等部位常出现此类故障。例如，某医院使用的艾默生UPS电源已运行8年，未更换过电容，在一次满负载运行时，滤波电容突然爆裂烧毁，同时损坏了相邻的整流二极管。
• 功率器件损坏：整流桥二极管、逆变器IGBT（绝缘栅双极型晶体管）等功率器件是UPS电源中的核心部件，承担着电能转换的重要任务。若功率器件的选型不当、散热设计不合理，或存在制造工艺缺陷，在长期高负荷运行或电网波动时，极易发生击穿短路烧毁。例如，艾默生UPS电源的逆变器IGBT模块若散热风扇故障或散热片积尘过多，会导致IGBT温度急剧升高，超过其结温限值后发生热击穿，烧毁模块。某数据中心曾因机房空调故障，环境温度升高至40℃，导致艾默生UPS电源的IGBT模块大面积烧毁。
• 变压器与电感故障：变压器和电感在UPS电源中用于电压变换、滤波等功能。若变压器绕组绝缘层存在破损、绕制工艺不良，或电感磁芯饱和，在运行过程中会因局部放电、涡流损耗过大而发热烧毁。例如，某艾默生UPS电源的输出变压器因绕组绝缘层在生产过程中存在微小破损，运行3年后破损处逐渐扩大，导致匝间短路，变压器温度迅速升高至200℃以上，绕组烧毁并伴有焦糊味。
• 控制电路故障：控制电路负责UPS电源的逻辑控制、参数监测与保护。若控制电路中的芯片、电阻、电容等元件损坏，会导致UPS电源失去保护功能，无法在异常情况下及时切断故障电路，进而引发硬件烧毁。例如，控制电路中的过流保护芯片损坏后，当逆变器出现过流时，无法触发保护动作，导致IGBT模块因持续过流而烧毁。

1.3 使用与维护不当

用户在使用和维护艾默生UPS电源过程中的不规范操作，是导致硬件烧毁故障的重要人为因素：

• 超载运行：艾默生UPS电源都有额定输出功率，长期超载运行会使逆变器、整流器等功率器件承受过大的电流应力，发热严重。例如，某企业将额定功率为10kVA的艾默生UPS电源接入总功率为15kVA的负载设备，UPS电源长期处于超载状态，逆变器输出电流持续超过额定值1.5倍，运行半年后逆变器模块烧毁。
• 频繁开关机或负载突变：频繁开关机或负载突然增大/减小，会在UPS电源内部产生瞬时冲击电流，冲击电流的峰值可达额定电流的数倍甚至数十倍，极易损坏整流桥、逆变器等组件。例如，某实验室在短时间内频繁开启和关闭多台大型实验设备，导致艾默生UPS电源的整流桥二极管因冲击电流而击穿烧毁。
• 维护保养不及时：艾默生UPS电源需要定期进行维护保养，如清洁灰尘、检查散热风扇、更换老化组件等。若长期不进行维护，散热风扇会因积尘而停转，散热片积尘会影响散热效果，导致功率器件温度升高烧毁；同时，灰尘还可能导致电路板短路。例如，某工厂的艾默生UPS电源已运行5年未进行清洁维护，机房环境粉尘较多，导致UPS电源内部电路板积尘严重，在潮湿天气时发生电路板短路，烧毁控制芯片和功率器件。
• 接线错误：在安装或维修艾默生UPS电源时，若输入输出接线错误，如相线与零线接反、三相输入缺相、输出端短路等，会直接导致硬件烧毁。例如，某施工人员在安装艾默生三相UPS电源时，将其中一相输入线接错至零线端子，开机后瞬间烧毁整流模块和输入熔断器。

1.4 外部环境因素

UPS电源的运行环境对其硬件寿命和稳定性影响显著，以下外部环境因素可能导致硬件烧毁：

• 环境温度过高：艾默生UPS电源的正常运行环境温度通常为0℃-40℃。当环境温度超过40℃时，组件的寿命会急剧缩短，功率器件的散热效率下降，容易发生热击穿烧毁。例如，某南方地区的小型机房未配备有效的空调系统，夏季环境温度高达45℃，导致艾默生UPS电源的滤波电容和IGBT模块在1个月内相继烧毁。
• 湿度异常：环境湿度过高（超过85%RH）会导致UPS电源内部电路板、元器件发生受潮腐蚀，绝缘性能下降，引发短路烧毁；湿度过低（低于10%RH）则容易产生静电，静电放电可能损坏集成电路芯片。例如，某沿海地区的机房因潮湿天气，艾默生UPS电源的控制电路板受潮，导致芯片引脚腐蚀短路，烧毁控制电路。
• 粉尘与腐蚀性气体：机房内若存在大量粉尘、油烟或腐蚀性气体（如硫化氢、氨气等），会附着在UPS电源的电路板、散热片和元器件表面，影响散热效果，同时腐蚀元器件和电路板，导致接触不良或短路烧毁。例如，某化工厂的机房靠近生产车间，空气中含有腐蚀性气体，运行2年后，艾默生UPS电源的内部电路板已被腐蚀，出现多处短路点，最终导致硬件烧毁。

1.5 负载异常

后端负载设备的异常情况也可能反馈至UPS电源，导致其硬件烧毁：

• 负载短路：当后端负载设备发生短路故障时，会导致UPS电源输出电流急剧增大，超过逆变器的过流保护限值。若过流保护装置未能及时动作或失效，逆变器功率器件会因过流而烧毁。例如，某服务器机房的一台服务器因内部短路，导致艾默生UPS电源的输出端短路，逆变器IGBT模块瞬间烧毁。
• 负载谐波过大：若后端负载为非线性负载（如计算机、打印机、变频器等），会产生大量的谐波电流，这些谐波电流会反馈至UPS电源的逆变器，增加逆变器的损耗和发热，长期运行可能导致逆变器烧毁。例如，某办公楼的UPS电源后端接入了大量的计算机和打印机，负载谐波含量超过30%，导致艾默生UPS电源的逆变器模块运行2年后烧毁。

第二章 艾默生UPS电源硬件烧毁故障的维修方法与流程

艾默生UPS电源硬件烧毁故障的维修是一项技术含量较高的工作，需要维修人员具备扎实的电力电子知识、丰富的维修经验以及严格的安全意识。维修过程应遵循“安全第一、先诊断后维修、先断电后操作”的原则，按照故障诊断、安全准备、部件更换、调试测试等步骤有序进行。

2.1 故障诊断方法

在进行维修前，首先需要准确诊断故障部位和故障原因，常用的诊断方法包括外观检查法、仪器测量法、替换法等。

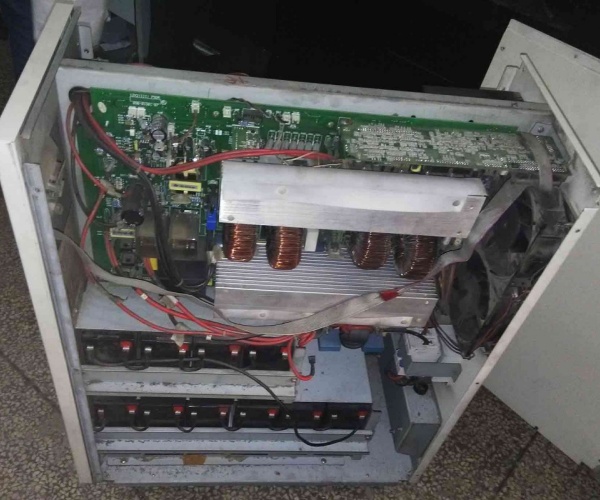

• 外观检查法：这是最直观、最基础的诊断方法。维修人员在断电并确保UPS电源放电完毕后，打开设备外壳，仔细观察内部组件是否有明显的烧毁痕迹，如元器件发黑、碳化、鼓包、爆裂，电路板烧蚀、焊点熔化等。同时，闻是否有焦糊味，触摸元器件（需断电一段时间后）是否有异常高温。例如，若发现滤波电容鼓包爆裂、IGBT模块表面发黑，则可初步判断这些组件已烧毁。
• 仪器测量法：使用万用表、示波器、绝缘电阻测试仪等仪器对UPS电源的关键组件进行参数测量，判断组件是否损坏。 万用表测量：用万用表的电阻档测量整流桥二极管、IGBT模块、三极管等半导体器件的正反向电阻，判断是否击穿短路或开路；测量电容的容量和漏电流，判断电容是否老化失效；测量变压器、电感的绕组电阻，判断是否存在匝间短路。例如，测量整流桥二极管时，若正向电阻为无穷大或反向电阻为0，则说明二极管已损坏。
• 示波器测量：在UPS电源加电（需注意安全，必要时进行隔离）后，用示波器测量控制电路的波形、逆变器的输出波形等，判断控制电路和逆变器是否工作正常。例如，若逆变器输出波形失真严重或无波形，则可能是逆变器功率器件或控制电路损坏。
• 绝缘电阻测试仪测量：测量UPS电源输入输出端与机壳之间的绝缘电阻，判断是否存在绝缘损坏导致的短路。若绝缘电阻低于0.5MΩ，则说明存在绝缘故障。

替换法：对于疑似损坏但无法通过仪器准确测量的组件（如控制芯片、电源模块等），可采用替换法进行诊断。将疑似损坏的组件替换为已知完好的同型号组件，然后观察UPS电源是否恢复正常运行。例如，若怀疑控制电路中的CPU芯片损坏，可更换同型号芯片后开机测试，若UPS电源恢复正常，则说明原芯片已损坏。

2.2 维修前的安全准备

UPS电源维修涉及高压电，为确保维修人员的人身安全和设备安全，必须做好以下安全准备工作：

• 断电操作：首先断开UPS电源的输入市电开关，然后断开蓄电池组的连接开关，确保UPS电源完全断电。对于大型UPS电源，还需断开旁路开关。
• 电容放电：UPS电源内部的滤波电容、逆变器支撑电容等会储存大量电荷，断电后仍可能带有高压电，必须进行放电处理。可使用专用的放电电阻或绝缘棒连接电容两端进行放电，放电过程中需注意观察放电电流和电压，直至电压降至安全范围（通常低于36V）。
• 佩戴安全防护用品：维修人员需佩戴绝缘手套、绝缘鞋、护目镜等安全防护用品，避免触电或元器件爆裂伤人。
• 准备维修工具和备件：准备好万用表、示波器、螺丝刀、电烙铁、焊锡丝、吸锡器等维修工具，以及与故障UPS电源型号匹配的备件（如电容、IGBT模块、整流桥、控制芯片等）。

2.3 常见烧毁组件的维修更换

针对艾默生UPS电源中常见的烧毁组件，以下详细阐述其维修更换方法：

2.3.1 滤波电容的更换

滤波电容是UPS电源中最易烧毁的组件之一，更换步骤如下：

1. 确认故障电容：通过外观检查，确认鼓包、爆裂或漏液的电容；使用万用表电容档测量电容容量，若容量低于额定值的80%或漏电流过大，则需更换。
2. 拆卸旧电容：用电烙铁将旧电容的引脚从电路板上焊下，注意记录电容的安装方向（电解电容有正负极之分），避免更换时极性接反。
3. 选择替换电容：替换电容的型号、容量、额定电压、耐温等级等参数必须与原电容一致或更高，确保其性能符合UPS电源的要求。例如，原电容为470μF/450V，替换电容可选择470μF/450V或470μF/500V。
4. 焊接新电容：将新电容按照原方向插入电路板的焊孔中，用电烙铁进行焊接，焊接时要确保焊点牢固、无虚焊，避免焊锡过多导致短路。
5. 检查验收：焊接完成后，用万用表测量电容的引脚与电路板之间的电阻，确认无短路；通电前检查电容的安装是否牢固，极性是否正确。

2.3.2 逆变器IGBT模块的更换

IGBT模块是UPS电源逆变器的核心部件，更换难度较大，步骤如下：

1. 故障确认：通过外观检查，若IGBT模块表面发黑、炸裂，或用万用表测量模块的集电极与发射极之间的电阻为0，则说明模块已击穿烧毁。
2. 拆卸旧模块：首先断开与IGBT模块连接的控制线和功率线，记录接线位置；然后拧下固定模块的螺丝，将模块从散热片上取下；最后用电烙铁或热风枪将模块的引脚从电路板上焊下。
3. 清洁散热片：IGBT模块与散热片之间通常涂有导热硅脂，拆卸后需用酒精棉清洁散热片表面的残留硅脂和灰尘，确保散热良好。
4. 安装新模块：在新IGBT模块的底部均匀涂抹一层薄薄的导热硅脂（厚度约0.1mm-0.2mm），将模块安装在散热片上，拧紧固定螺丝，注意螺丝的拧紧力矩要符合厂家要求；然后将模块的引脚与电路板焊接牢固，按照记录的接线位置连接控制线和功率线。
5. 参数测试：焊接完成后，用万用表测量模块的集电极-发射极、集电极-栅极、发射极-栅极之间的电阻，确认无短路或开路；通电前检查接线是否正确，控制线是否接触良好。

2.3.3 整流桥的更换

整流桥用于将交流电转换为直流电，更换步骤如下：

1. 故障确认：用万用表测量整流桥各二极管的正反向电阻，若某一 diode 的正向电阻无穷大或反向电阻为0，则说明整流桥已损坏。
2. 拆卸旧整流桥：断开与整流桥连接的输入输出线缆，记录接线位置；拧下固定整流桥的螺丝（若为焊接式整流桥，则用电烙铁将其焊下）。
3. 选择替换整流桥：替换整流桥的额定电流、额定电压、封装形式等参数必须与原整流桥一致，确保其能承受UPS电源的输入电流和电压。
4. 安装新整流桥：将新整流桥安装在原位置，拧紧固定螺丝或进行焊接；按照记录的接线位置连接输入输出线缆。
5. 测试验证：安装完成后，用万用表测量整流桥的输入输出电阻，确认无短路；通电后测量整流后的直流电压，判断整流桥是否工作正常。

2.3.4 控制芯片的更换

控制芯片损坏会导致UPS电源无法正常控制，更换步骤如下：

1. 故障确认：通过替换法或示波器测量控制芯片的输入输出波形，确认芯片已损坏。
2. 拆卸旧芯片：对于直插式芯片，可使用电烙铁逐个焊下引脚；对于贴片式芯片，需使用热风枪均匀加热芯片引脚，待焊锡熔化后取下芯片。
3. 清洁焊盘：用吸锡器或焊锡膏清洁电路板上的焊盘，确保焊盘平整、无残留焊锡。
4. 安装新芯片：将新芯片按照正确的方向（注意芯片上的定位标记）放置在焊盘上，用烙铁或热风枪进行焊接，确保焊点牢固、无虚焊。
5. 功能测试：焊接完成后，通电测试控制芯片的各引脚电压和输出波形，确认芯片工作正常。

2.4 维修后的调试与测试

更换烧毁组件后，需要对UPS电源进行全面的调试与测试，确保其性能恢复正常，具体测试项目如下：

• 静态测试：在不通入市电的情况下，检查UPS电源的绝缘电阻、接地电阻是否符合要求；测量各组件的电阻、电容等参数，确认无异常。
• 空载测试：接入市电（断开负载），开启UPS电源，测量整流器输出的直流电压、逆变器输出的交流电压、频率等参数是否在正常范围内；观察UPS电源的指示灯、显示屏显示是否正常，有无报警信息。
• 带载测试：逐步接入负载，从50%额定负载开始，逐渐增加至100%额定负载，测试UPS电源的输出电压稳定度、频率稳定度、波形失真度等指标；同时监测各功率器件的温度，确保温度在正常范围内。
• 切换测试：测试UPS电源在市电正常与市电异常（模拟断电）之间的切换功能，观察切换时间是否符合要求（通常小于10ms），切换过程中负载是否正常工作，有无断电现象。
• 保护功能测试：模拟过流、过压、欠压、短路等故障情况，测试UPS电源的保护功能是否正常动作，能否及时切断故障电路，避免硬件再次烧毁。

第三章 总结

艾默生UPS电源硬件烧毁故障的原因复杂多样，涉及电网环境、设备自身、使用维护、外部环境和负载等多个方面。维修人员在处理此类故障时，应首先通过外观检查、仪器测量、替换法等方法准确诊断故障部位和原因，然后做好安全准备工作，按照规范的步骤更换烧毁组件，最后进行全面的调试与测试。同时，为预防故障的发生，应优化电网环境、规范使用操作、加强日常维护保养、改善运行环境并监测负载状态。通过以上措施，可有效减少艾默生UPS电源硬件烧毁故障的发生，确保其持续稳定地为后端负载设备提供可靠的电力保障。
