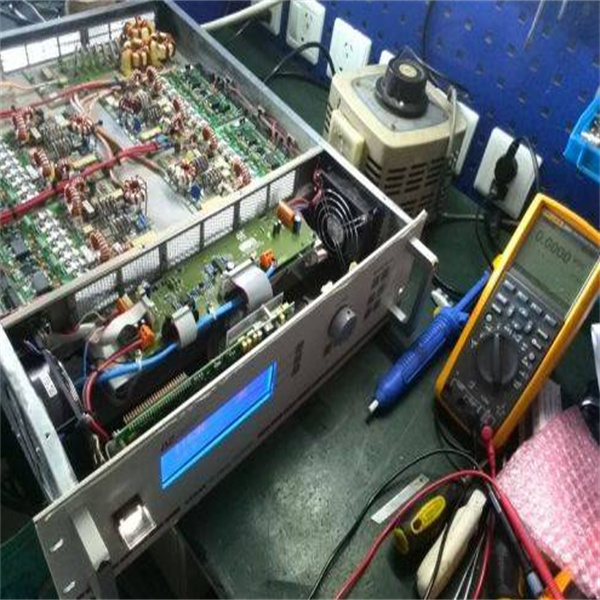

西门子直流电源短路故障维修基础指南：7月16日我们公司收到一位来自老客户推荐的新客户的来电，咨询西门子直流电源发生了短路的故障问题。西门子直流电源系统在工业自动化领域应用广泛，其稳定运行对生产至关重要。然而，短路故障是直流电源系统最常见的硬件问题之一，可能导致设备停机、生产中断甚至设备损坏。

西门子直流电源短路故障的常见硬件原因

功率器件损坏是最常见的短路原因之一。IGBT（绝缘栅双极型晶体管）和晶闸管（可控硅）作为电源模块中的核心功率开关器件，在过流、过压或散热不良情况下极易击穿短路。例如，6SL3330-7TE32-6AA4电源模块中的IGBT短路会导致系统直接跳闸保护。同样，直流调速器底部的可控硅短路也是启动即跳闸的典型原因。这些功率器件通常由于瞬时过电压、散热不良或长期过载工作而损坏，表现为器件两端电阻接近于零。

整流电路故障同样会导致严重的短路问题。电源模块中的整流块（如DS11）击穿短路会使交流输入直接短路，引发保险熔断。滤波电容（如C12、C13）严重漏电或击穿也会形成类似短路的低阻抗通路，特别是在高压大容量电解电容中较为常见。此外，浪涌吸收器（如VS11）故障会失去过压保护功能，间接导致后续电路元件损坏。

保护元件失效是另一个重要原因。电源系统中的TVS（瞬态电压抑制）二极管、稳压二极管（如S68C 6.8V稳压管）在过压情况下应导通保护，但如果这些元件本身短路，反而会直接造成电源输出短路。同样，防反接二极管如果击穿短路，也会导致输入电源短路。

PCB板损坏不容忽视。在实际案例中，电源板上的印刷线路可能因过流而烧断，甚至造成碳化短路；贴片元件焊点因热应力开裂可能导致相邻线路短路；高电压爬电也会在潮湿或污染环境下形成PCB表面漏电通道。

连接器与线缆问题也是潜在风险。电源模块的输出端子（如CP15）短路会使F13（3.2A）熔断器熔断；内部连接器接触不良可能产生电弧导致短路；外部电缆绝缘破损会使正负电源线短路，这在移动设备的供电电缆中尤为常见。

辅助电路故障同样可能引发主电路问题。开关电源中的开关管（如Q14、Q15）击穿会使输入直流母线短路；保护二极管（如D33、D34）开路会失去保护功能，导致主开关管损坏。此外，控制板上的AD转换器参考电压异常可能导致保护电路误动作，间接引发电源问题。

了解这些硬件故障原因有助于技术人员在维修时快速定位问题区域，提高维修效率。值得注意的是，许多短路故障具有连锁反应特性，一个元件的损坏可能导致其他元件相继故障，因此在维修时需要全面检查相关电路。

西门子直流电源短路故障的维修步骤

成功诊断出短路故障点后，系统化的维修流程是确保修复质量的关键。西门子直流电源系统的维修需要遵循特定的步骤和注意事项，以防止二次损坏或安全隐患。以下是经过实践验证的有效维修方法：

安全预处理是任何维修工作的首要步骤。维修前必须确保设备完全断电，对于直流母线等高压部分（可能存有高达800V电压），必须使用专用放电工具或电阻进行彻底放电。例如，西门子S110系统在电枢短路保护激活时，直流母线电压可能超过800V，若未充分放电直接操作极其危险。同时，应佩戴防静电手环，防止ESD损坏敏感电子元件，特别是处理控制板（如CUD1板）时。工作区域应保持整洁干燥，使用防静电垫，工具需绝缘处理。

损坏元件更换需要谨慎操作。对于表面贴装元件（如SMD二极管、IC），建议使用热风枪而非普通烙铁，温度控制在300-350℃之间。实际案例中，维修MP2467DN电源IC时，”用热风枪更换后，再恢复稳压管，上电，测量稳压二极管两端，有DC5V”，证实了热风枪维修的有效性。对于通孔元件，应使用适当功率的烙铁（30-60W），避免长时间加热损坏焊盘。更换功率器件（如IGBT、晶闸管）时，必须确保散热面清洁平整，均匀涂抹导热硅脂，扭矩符合规格（通常0.5-0.8Nm）。

PCB修复是处理线路损伤的关键环节。对于烧断的印刷线路，应彻底清除碳化部分，使用细铜线或专用导电银漆进行桥接，然后涂覆保护漆防止氧化。维修案例中记载”还有一段印刷电路烧断，焊了一段细导线”，成功恢复了电路连通性。对于多层板内层短路，可能需要专业设备检测和修复，这种情况建议更换整个板卡。所有修复后的区域应进行绝缘处理（如涂覆三防漆），特别是高压部分。

保护电路校验是维修后必不可少的步骤。更换TVS管、稳压管等保护元件后，应验证其击穿电压是否符合规格，如案例中的”TVS二极管（超过26V就会导通）”。同样，保险丝必须使用原规格型号，维修人员质疑”选3.15A保险，是不是熔断电流太大？1.5A应该就够吧？”，擅自更改保险规格可能导致更严重的损坏。对于过压、欠压保护点（如西门子电源模块的过压保护点为输出电压的115%-135%），应通过调压器输入验证保护功能是否正常恢复。

参数校准对确保系统精度至关重要。维修涉及电压检测电路（如分压电阻、运放、ADC）后，必须重新校准。例如6RA80调速器维修后需对比”参数R50015/R50016显示值与实际测量值”，必要时调整P353等报警阈值参数。模拟量模块（如SM331）需要检查”四相电路连接”是否正确，确保”S+和S-端”连接以获得高精度输出。对于含有微调电位器的电路，应记录原始位置，调整后测试，必要时使用精密电压/电流源辅助校准。

分阶段上电测试是避免二次损坏的安全策略。维修后首次上电建议采用以下流程：断开所有负载，使用隔离变压器和调压器逐步升高输入电压；监测输入电流，异常时立即断电；先验证辅助电源（如+5V、±15V）正常后再恢复主电路供电。例如，维修案例中先”将+5V负载电路脱开后，开关电源有了稳定输出”，确认电源正常后再逐一恢复负载。对于复杂系统，可参考”西门子直流调速器参数整定步骤”，从基本参数开始逐步调试。

系统联调是最后的验证环节。维修完成后，应进行带载测试，逐步增加负载至额定值，监测温升、效率、波形等关键指标。对于调速系统，需按标准流程整定电流环、速度环参数，如”调整速度环比例增益，积分电容，以使速度稳定；重新整定电流环参数”。同时，应运行足够长时间（建议至少2-4小时）进行老化测试，确保没有隐性故障。测试中应密切注意异常声音、气味或发热点，这些往往是潜在问题的早期信号。

维修文档记录常被忽视但极为重要。完整的维修报告应包括：故障现象描述、检测数据、更换元件清单（位置、型号）、调整参数、测试结果等。这些文档不仅有助于日后同类故障快速处理，也是设备维护历史的重要部分。例如，案例中详细记录了”拆下测量电阻值2个都是0.1Ω，短路”和”焊了一段细导线”等关键步骤，为后续维修提供了参考。
