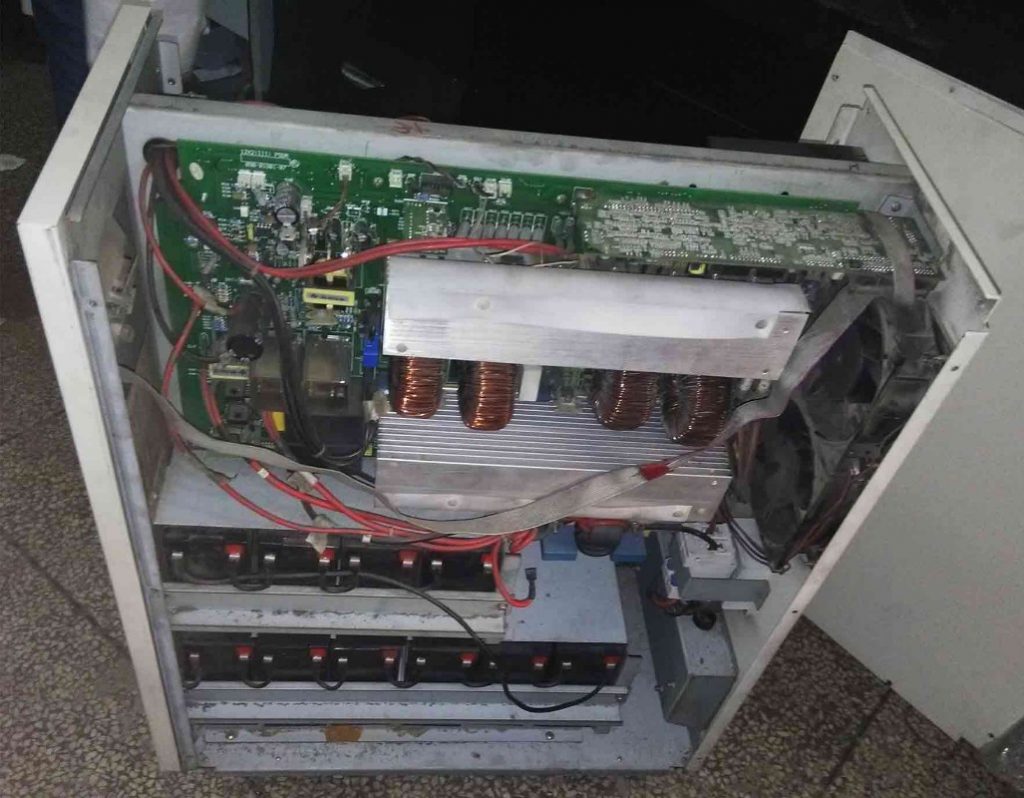

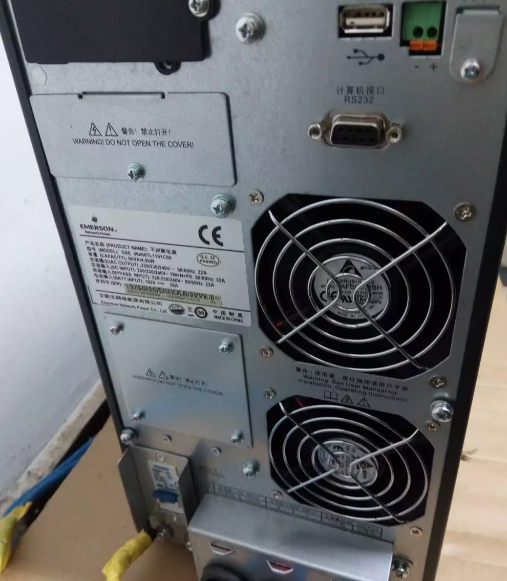

艾默生UPS电源无输出故障维修省心省力：5月10日我们公司收到一台寄来检修的艾默生UPS电源，检测后发现是无输出的故障问题，技术人员在确认故障原因后高效的解决了问题。艾默生UPS电源作为保障关键设备电力稳定的重要装置，一旦出现无输出故障，将直接影响设备正常运行。

常见故障现象与初步诊断

艾默生UPS电源无输出故障可能表现为多种形式，每种现象都指向不同的潜在问题。准确识别故障现象是快速解决问题的第一步。当UPS电源出现无输出情况时，通常伴随一些明显的症状，这些症状为我们提供了重要的诊断线索。

面板无任何显示是最常见的故障现象之一。当UPS开机后，面板上没有任何指示灯亮起，显示屏也无任何内容显示，这通常表明UPS完全没有工作。这种情况可能由市电输入问题、保险丝烧毁或内部电源电路故障引起。另一种常见现象是有市电时输出正常，但无市电时蜂鸣器长鸣且无输出，这往往与蓄电池或逆变器部分故障相关。

UPS电源红色指示灯亮起也是一个重要的故障指示信号。根据实践经验，红色指示灯亮可能由多种原因引起：电池连接问题、输入电源不稳定、负载过载、环境温度异常或内部硬件故障等。当UPS逆变器工作指示灯闪烁，蜂鸣器发出间断叫声，且无法转换到市电工作状态时，通常说明逆变供电向市电供电转换部分出现了故障。

负载接近满载时的异常表现也值得关注。当负载接近满载时，市电供电正常，但蓄电池供电时保险丝熔断，这表明蓄电池供电电流过大，可能与逆变器击穿或蓄电池电压过低有关。此外，UPS输出电压偏低同时变压器发出较大噪音的情况，通常说明推挽电路的两臂工作不对称。

电源输入与电池系统故障排查

市电输入检查是故障排查的第一步。技术人员应使用万用表测量输入电压是否在UPS额定范围内（通常单相220V±10%，三相380V±10%）。电压过低或过高都可能导致UPS保护性关机或无输出。

蓄电池状态评估对UPS后备功能至关重要。测量蓄电池组端电压是基础检查，充满电时单节12V电池电压应在12.6-13.2V之间。若电压低于10.5V，则电池可能已深度放电或损坏。蓄电池保险丝的检查同样重要，

充电电路检测是排查电池相关故障的关键。断开蓄电池连接后，测量充电电路输出电压是否正常（根据电池组配置，通常为单节13.5-13.8V）。若充电电路无输出或输出异常，则问题可能在充电器部分。

电池连接与腐蚀问题也常被忽视。检查电池端子连接是否牢固，有无松动；观察端子是否有白色粉末状腐蚀物，腐蚀会导致接触电阻增大影响充放电性。

内部电路与组件故障分析

当排除电源输入和蓄电池问题后，UPS无输出故障往往源于内部电路或关键组件损坏。这些故障通常需要专业技术人员进行诊断和维修，涉及对UPS内部结构的深入了解和精密测量。

逆变器系统故障是导致无输出的核心原因之一。逆变器负责将直流电转换为交流电，其故障会使UPS无法输出。

控制电路异常同样会导致UPS无输出。波形产生电路有无PWM控制信号输出是关键检测点，若有控制信号输出而逆变器不工作，则故障在驱动电路；若无PWM信号输出，则需检查保护电路是否动作。

功率器件损坏是硬件故障的常见表现。整流升压逆变部分的功率器件（如MOSFET、IGBT）易因过载、短路或老化而损坏。检查这些器件是否击穿，可断电后使用万用表二极管档测量各引脚间电阻，异常低阻值通常表示击穿。

主板与元器件故障需要细致检查。目视检查电路板是否有烧焦痕迹、电容是否鼓包漏液、焊点是否开裂。使用专业测试仪器对电路板上关键元器件（如电阻、电容、二极管、稳压IC等）进行测试，找出故障点。自动稳压控制电路中若缺少交流反馈信号输入，会导致继电器无法吸合；而若多个继电器同时闭合，则可能使主变压器输入绕组回路保险丝熔断，导致无输出。

保护电路误动作可能封锁系统输出。UPS设计有多种保护功能（过流、过压、过热等），当检测到异常时会切断输出。检查保护电路是否误动作，需测量各保护检测点电压，并与正常值比较。

负载相关问题也不容忽视。当UPS输出因设备短路而中断时，过载保护会先动作（通常过载200%时触发），停止逆变器输出并切换到旁路状态。检查负载是否短路可使用万用表测量负载端电阻，异常低阻值表明可能存在短路。

对于复杂的电路板级故障，建议采用分段隔离法进行诊断：逐步断开各功能模块的供电或信号连接，观察故障现象变化，从而缩小故障范围。

系统维修方法与更换步骤

确定故障原因后，采取正确的维修方法和规范的更换步骤是恢复UPS功能的关键。本部分将详细介绍针对不同故障组件的具体维修流程和注意事项，帮助技术人员安全高效地完成维修工作。

蓄电池更换是UPS维护中最常见的维修操作。更换时应先断开市电输入，然后按顺序拆卸电池连接线（先负后正），避免短路风险。新电池应选择与原装相同规格（电压、容量、尺寸），安装时注意极性正确，连接牢固。对于多节串联的电池组，建议同时更换所有电池，避免新旧电池混用导致性能不均衡。更换完成后，应对新电池进行完全充电后再投入使用，最好进行充放电循环测试，验证实际容量是否达标。

功率器件更换需要特别注意参数匹配。当逆变器功率管损坏时，应选择同型号替换件，确保导通电阻、开关速度等关键参数一致。更换前需清理散热器表面旧导热膏，新管安装时涂抹适量导热膏，保证良好散热。焊接功率管引脚时，应使用足够功率的电烙铁快速完成，避免过热损坏器件。更换后首次通电建议串联限流电阻或使用调压器缓慢升压，观察电流是否正常，避免再次损坏。对于采用模块化设计的UPS功率部件（如整块逆变模块），直接更换整个模块可提高维修效率和可靠性。

电路板维修可分为元件级和板级两种方式。元件级维修适用于明显损坏的单个元器件（如鼓包电容、烧焦电阻等），使用热风枪或吸锡器拆除损坏元件后，焊接同规格新元件即可。对于多层板或BGA封装芯片等复杂情况，建议更换整个电路板。维修电路板时需注意防静电措施（佩戴静电手环），使用合适的焊接工具。

保险丝更换看似简单但也有规范要求。确认保险丝烧毁后，应使用相同规格（电流值、分断能力、尺寸）的保险丝替换。更换后不要立即通电，应先排查导致保险丝烧毁的潜在原因（如短路、过载等），否则可能再次烧毁。对于多次烧毁保险丝的情况，需彻底检查相关电路，而非简单更换了事。某些UPS使用特殊型号的延时保险丝，更换时需特别注意类型匹配。

驱动电路维修需要信号测量与分析。使用示波器测量PWM控制信号是否正常（频率、幅值、波形），检查驱动芯片供电电压是否达标。若发现驱动信号异常，可向前级追踪信号源，或检查相关电源和反馈回路。对于采用专用控制芯片的驱动电路，芯片本身损坏的可能性较大，可直接更换验证。维修后测试时，建议先空载运行，确认输出波形正常后再逐步加载。

散热系统维护常被忽视但非常重要。UPS内部风扇长时间工作后可能积尘或损坏，导致散热不良引发过热保护。定期清理风扇叶片和散热器上的灰尘，检查风扇转动是否顺畅。
