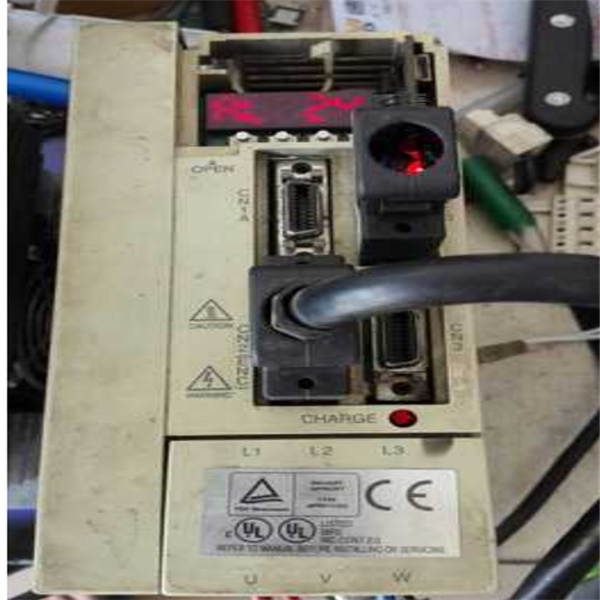

东芝TOSHIBA伺服驱动器过载故障维修基础指南：6月4日我们收到一位来自南通的客户的来电，咨询东芝伺服驱动器发生了过载的故障问题。东芝TOSHIBA伺服驱动器作为工业自动化领域的核心设备，其稳定运行对生产线效率至关重要。然而，过载故障是伺服驱动器运行过程中常见的故障类型之一，可能导致设备停机、生产延误甚至硬件损坏。

过载故障的常见原因分析

东芝TOSHIBA伺服驱动器出现过载故障的原因多种多样，涉及机械、电气、参数及环境等多个方面。深入理解这些诱因有助于技术人员快速定位问题根源，实施精准维修。根据维修实践和厂商技术资料，可将过载故障的主要原因归纳为以下几类：

机械负载异常是最常见的过载诱因。当运动负载过大、频繁正反向运动以及传动链润滑不良时，均会引起伺服电机电流增大。具体表现包括：导轨研伤或楔铁过紧导致的摩擦阻力增加；联轴器松动或存在裂纹造成滚珠丝杠与伺服电动机转动不同步；减速器内部齿轮损坏或轴承卡死；垂直轴应用中平衡配重失效等。特别值得注意的是，在间歇性反向冲击工况下（如气缸急停），实际动态惯量可能瞬时突破安全阈值，传统惯量比匹配原则（负载惯量/电机惯量≤30倍）在此类场景中可能失效。

电气系统故障同样会导致过载报警。电机动力线接地或相间短路会直接引起电流异常增大。编码器线焊线错误或屏蔽层接地不良可能引发干扰性过载。电磁制动器未正常解除会导致电机持续工作在制动状态，显著增加负载电流。此外，电机绕组绝缘老化造成的匝间短路、驱动器输出模块IGBT损坏、电流检测电路异常（如取样电阻变质）等硬件故障都可能表现为过载现象。一个容易被忽视的问题是电缆长度和类型不当，过长电机电缆会增加分布电容，导致电流波形畸变，间接引发过载保护。

参数设置不当造成的”假性”过载在调试阶段尤为常见。速度环和位置环增益设置过高会引发系统振荡，导致电流波动增大。加减速时间设置过短会使驱动器在加速过程中因负载电流过大而触发过载保护。另外，伺服电机自学习参数及编码器零位设置错误会直接影响电流控制精度，进而导致过载报警。

环境与散热因素不容忽视。驱动器安装机柜通风不良、冷却风扇故障或滤网堵塞都会导致散热效率下降。高温环境下，功率元件导通电阻增大，损耗加剧，可能形成过热-过载的恶性循环。电气柜内环境温度超过40℃或驱动器散热片温度过高都会触发相关保护。此外，电网污染（如电焊机等设备造成的电压波动）也可能干扰驱动器正常工作，间接引发过载故障。

特别需要指出的是，某些过载现象具有复合性诱因。例如，机械传动链存在轻微间隙（0.1mm即可致命）时，若盲目提高速度前馈增益（参数PA10）会激发谐振频率，导致振动加剧和电流波动。此时需要采用”先扫频（FFT分析共振点）→再陷波（设定PA12频率/带宽）→最后微调前馈”的系统化调试方法，而非简单调整单一参数。

过载故障的专业维修方法

针对东芝TOSHIBA伺服驱动器过载故障的维修，需要根据诊断结果采取有针对性的解决方案。不同原因导致的过载需要不同的维修策略，盲目操作可能加剧损坏或引发二次故障。以下是经过实践验证的各类过载故障的专业维修方法：

机械性过载的维修首要任务是减轻负载或提高系统承载能力。对于负载过大情况，应重新评估选型是否正确，必要时更换更大容量的电机和驱动器。机械传动部件维修包括：清洁和重新润滑导轨、丝杠；更换损坏的联轴器（特别注意装配时避免敲击编码器）；调整楔铁间隙至合适松紧度；修复或更换磨损的齿轮、轴承等传动部件。对于垂直轴应用，可考虑增加配重或平衡气缸以降低电机负载。若机械系统存在间歇性冲击负载（如冲压机），建议启用驱动器的”动态惯量补偿算法”（如隐藏功能码Pn50C.1），通过提高系统抗冲击能力来避免过载保护。维修完成后，应手动转动电机轴确认机械阻力恢复正常，再进行通电测试。

电气故障的维修需要系统性地排查和修复。电机绕组短路或接地故障通常需要更换或重绕电机，临时应急措施可能带来安全隐患。电缆系统的维修包括：更换破损的动力电缆和编码器线；确保屏蔽层单端接地；检查并紧固所有接线端子；使用合适线径的电缆（特别是长距离传输时）。电磁制动器系统的维修要点：测量制动线圈电阻（通常几十欧姆）；检查24V供电是否正常；清洁制动面并调整气隙；对于内置制动器的电机，可能需要专业工具进行拆卸维护。电流检测电路维修属于精密作业，包括更换变质的取样电阻（如0.01Ω/5W的精密电阻）、检查运算放大器电路、校准比较器阈值等，这类维修建议由专业人员进行。

参数调整与优化是解决设置性过载的关键。基本参数调整包括：适当延长加减速时间（特别是大惯量负载）；降低速度环增益（第1·第2速度环增益）以减小振荡；调整过载保护阈值（Pr5.12）至适合实际负载的水平。高级参数优化涉及：设置合适的电流滤波时间常数（PC09），在汽车焊接等动态负载场景中，8ms可能比手册推荐的20ms更合适；配置陷波滤波器（参数PA12）抑制机械共振，典型设置为频率320Hz，带宽15Hz，可降低振动幅度73%；调整速度前馈增益（PA10），在存在机械间隙时不宜设置过高（如从85%降至62%）。参数修改后应进行逐步测试，记录每次调整的效果，建立”参数风险清单”，避免盲目改动。

散热系统维修对解决温升性过载至关重要。清洁保养包括：拆洗冷却风扇（注意平衡）；清除散热片积尘；更换堵塞的空气过滤器。散热系统升级措施：在高温环境中可考虑增加辅助散热装置（如散热风机或换热器）；检查导热硅脂是否老化（建议每2年更换）；确保驱动器周围有足够散热空间（至少上下各100mm）。对于频繁过载的应用，可考虑外接制动电阻，将多余能量转化为热量耗散，但需注意电阻功率和接线正确性。环境温度监控也很重要，电气柜内应维持40℃以下，必要时安装空调或通风系统。

电路板级维修适用于驱动器内部故障情况。功率模块维修包括：检测并更换损坏的IGBT或IPM模块；检查驱动光耦是否正常；更新老化的电解电容（特别是高频低ESR电容）。控制板维修要点：重新焊接虚焊点；更换烧毁的电流检测电阻；检查并修复PCB铜箔线路；更新固件至最新版本。维修后需进行静态测试（测量各关键点电阻、电压）和动态测试（带载运行），确保故障彻底排除。值得注意的是，东芝伺服驱动器维修中，当设备发生故障后，若要退出故障状态，可按STOP/RESET键复位清除，若故障仍然存在，则应对变频器进行系统检查。
