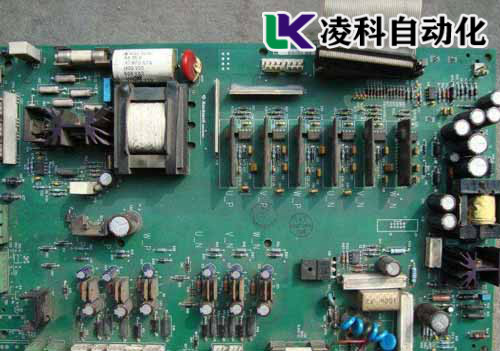

ABB变频器电路板电源故障解决维修疑惑：在维修中所有的故障都离不开电源的原因，就像我客户这台ABB变频器电路板也是电源的故障产生的，其实电路也是由电流，电压转换而来的，比如：电流一电压变换电路：ABB变频器电路板电路,是一个工业控制中常用的检测0~20mA或4~20mA输入电流信号的电路,电流从1000取样电阻R1流过,在电阻两端产生跟随电阻值成正比的电压差因为虚断,流过R2R1的电流是相同,流过R3、R的电流相同,因为虚短,9脚与时脚电压相等,故由此推导关系知道,当输人是4~20mA电流时,电阻R1上产生0.4-2V电压,V。输出个反相的一0.8~-4.4V电压,此放大电压控制在后级ADC(模数转换器)可识别的范围。

   ABB变频器电路板电源故障的变换：ABB变频器电路板电源中电流可以转换成电压,电压也可以转换成电流。有些反馈没有通过电阻直接反馈,而是串联了三极管VT1的发射结,只要是负反馈,同相反相输入端虚短的规律仍然是符合的上式说明R7两端的电压和输入电压V1相等,则通过R7的电流I=V/R?,如果负载R1<100k9,则通过R1和通过R7的电流基本相同,也就是说,当负载R1取值在某个范围内时,其电流是不随负载变化的,而是受V所控制。P10及其线电阻组成的桥电路上。Z1、Z2、Z3、VD11、VD12、VD83及各电容在电路中起滤波和保护作用,静态分析时可不予理会,Z1、Z2、Z3可视为短路,VD11、VD12VD83及各电容可视为开路。

   电阻对ABB变频器电路板电源故障的影响：我们再看ABB电路板电源故障中电阻的影响。P100**下端线电阻上产生的电压降经过中间的线电阻、Z2R2,加至U8C的第10脚,由虚断及电阻分压得知:204.4RV.=(102.2/2.2)V2=2.2(1000R+2Ra由V。、V4组成的方程组知,如果测出V。、V4的值,就可算出Rx及R。•知道R查Pt100分度表就知道温度的大小了。以上分析表明,只要抓住“虚断”和“虚短”这一分析运算放大器的核心利器,我们都可以弄明白各种应用的原理,实际维修类似模拟电路的时候,就可以做到胸中有数。以上和电流到电压变换电路还是电压转换到电流等各种表现都足以表明了ABB变频器电路板电源故障的影响是很广泛的，因此在维修这时我也是根据故障的表现来检测电流，电压再到电路，这样的维修逻辑是可以很快的解决问题的。
